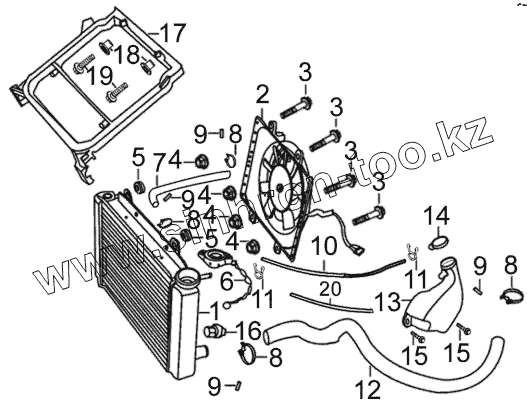

Каталог запасных частей к технике: ЗиД Квадроцикл LF-400ST. Радиатор в сборе
1
2
3
3
3
3
4
4
4
4
5
5
6
7
8
8
8
8
9
9
9
9
10
11
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 19410 | Радиатор | |
| 2 | 19800 | Вентилятор в сборе | |
| 3 | GB/T16674.1 | Болт М6х25 | |
| 4 | GB/T6187.1 | Гайка М6 | |
| 5 | 19485 | Сайлент блок кронштейна | |
| 6 | 19110 | Крышка бачка | |
| 7 | 19615 | Шланг выпускной радиатора | |
| 8 | QC/Т619 | Кольцо стопорное | |
| 9 | GB/T818 | Винт M5х12 | |
| 10 | 19131 | Трубка бачка | |
| 11 | 19141 | Хомут | |
| 12 | 19630 | Шланг выпускной двигателя | |
| 13 | 19100 | Бачок расширительный | |
| 14 | 19110 | Крышка бачка | |
| 15 | GB/T16674.1 | Болт М6х25 | |
| 16 | 35860 | Датчик вентилятора | |
| 17 | 19481 | Кронштейн радиатора | |
| 18 | 93551 | Втулка | |
| 19 | GB/T16674.1 | Болт М6х25 | |
| 20 | 19131 | Трубка бачка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
