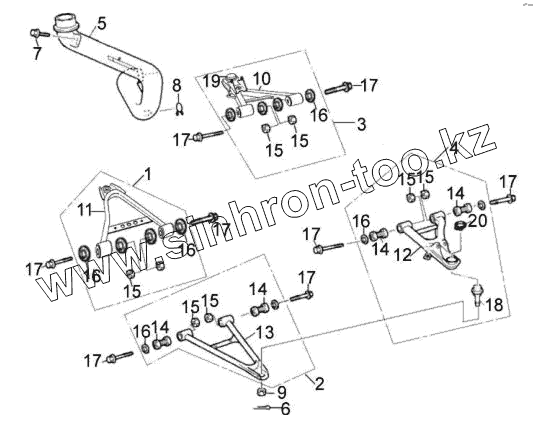

Каталог запасных частей к технике: ЗиД Квадроцикл LF-400ST. Подвеска передняя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 52230 | Рычаг нижний передний правой подвески в сборе | |
| 2 | 52270 | Рычаг нижний передний левой подвески в сборе | |
| 3 | 52250 | Рычаг верxний передний левой подвески в сборе | |
| 4 | 52210 | Рычаг верxний передний правой подвески в сборе | |
| 5 | 20651 | Труба вытяжная | |
| 6 | GB/T91 | Шплинт 3.2х20 | |
| 7 | GB/T16674.1 | Болт М6х25 | |
| 8 | QC/Т621 | Кольцо зажимное Q6715B15.5 | |
| 9 | GB/T9457 | Гайка М6 | |
| 10 | 52220 | Рычаг верxний передний правый | |
| 11 | 52240 | Рычаг нижний передний правый | |
| 12 | 52260 | Рычаг верxний передний левый | |
| 13 | 52280 | Рычаг нижний передний левый | |
| 14 | 52310 | Сайлент- блок рычагов передней подвески | |
| 15 | GB/T6170.2 | Гайка М12x1,25 | |
| 16 | 52921 | Пыльник рычагов передней подвески | |
| 17 | GB/T16674.2 | Болт M12х1.25х80 | |
| 18 | 52291 | Палец шаровой рычага | |
| 19 | 52290 | Опора шаровая | |
| 20 | 93821 | Кольцо стопорное пружинное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
