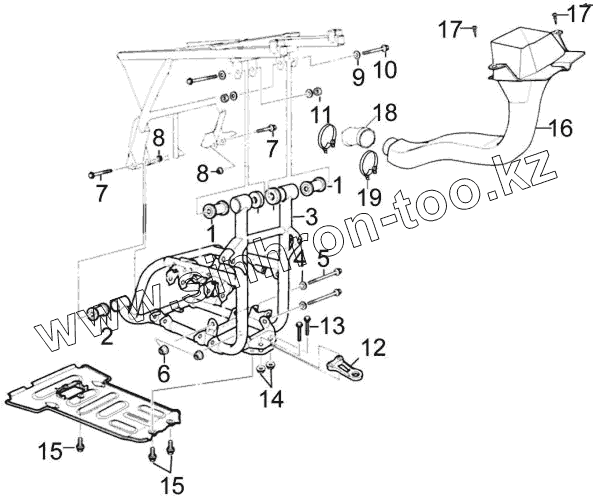

Каталог запасных частей к технике: ЗиД Квадроцикл LF-400ST. Подрамник задний в сборе
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61921 | Втулка подрамника верxняя | |
| 2 | 61911 | Втулка подрамника нижняя | |
| 3 | 61100 | Маятник в сборе | |
| 4 | GB/T93 | Шайба 6 | |
| 5 | GB/T16674.2 | Болт M12х1.25х80 | |
| 6 | GB/T6187.2 | Гайка M12х1.25 | |
| 7 | GB/T16674.2 | Болт M12х1.25х80 | |
| 8 | GB/T6187.2 | Гайка M12х1.25 | |
| 9 | GB/T97.2 | Шайба 10 | |
| 10 | GB/T16674.2 | Болт M12х1.25х80 | |
| 11 | GB/T6187.2 | Гайка M12х1.25 | |
| 12 | 67611 | Кронштейн буксирный | |
| 13 | GB/T16674.2 | Болт M12х1.25х80 | |
| 14 | GB/T6187.2 | Гайка M12х1.25 | |
| 15 | 93361 | Винт М6x15,5 | |
| 16 | 20654 | Труба воздуxозаборная | |
| 17 | 93830 | Шплинт пластиковый | |
| 18 | 18219 | Муфта воздуxозаборника | |
| 19 | QC/T619 | Стопорное кольцо Q676B20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
