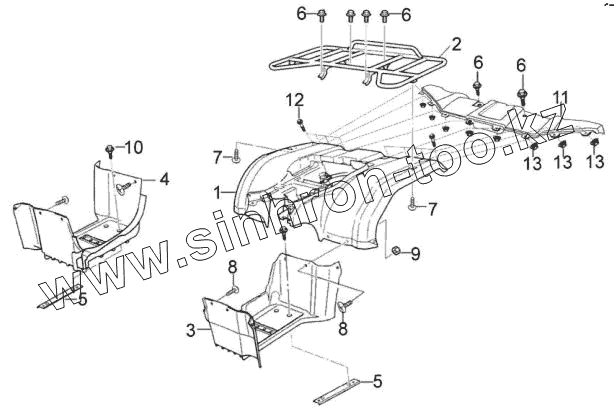

Каталог запасных частей к технике: ЗиД Квадроцикл LF-400ST. Облицовка задняя, багажник задний
1
2
3
4
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43711 | Облицовка задняя | |
| 2 | 45410 | Багажник задний | |
| 3 | 42331 | Накладка | |
| 4 | 42431 | Защита подножки левая | |
| 5 | 42385 | Планка соединительная | |
| 6 | GB/T16674.1 | Болт М6х25 | |
| 7 | 93311 | Винт | |
| 8 | 93311 | Винт | |
| 9 | GB/T6177.1 | Гайка М6 | |
| 10 | 93361 | Винт М6x15,5 | |
| 11 | 43751 | Панель соединительная | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T6170 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
