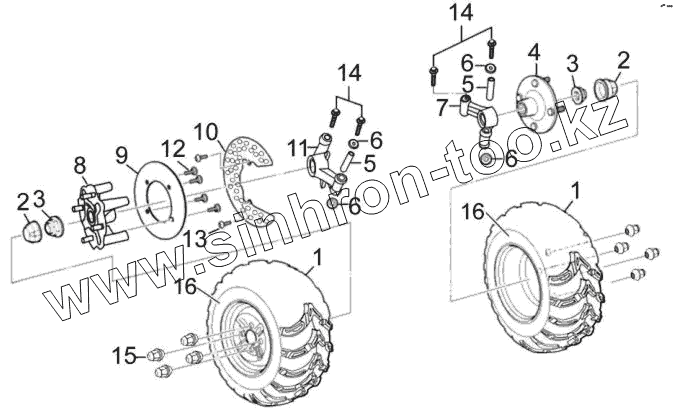

Каталог запасных частей к технике: ЗиД Квадроцикл LF-400ST. Колесо заднее в сборе
1
1
2
2
3
3
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64700 | Шина задняя | |
| 2 | 52439 | Пылезащитное уплотнение | |
| 3 | 93211 | Гайка шестигранная корончатая | |
| 4 | 64720 | Ступица задняя правая | |
| 5 | 62612 | Втулка сайлент блока заднего рычага | |
| 6 | 51280 | Пыльник рычага | |
| 7 | 62611 | Кулак задний левый | |
| 8 | 67460 | Ступица задняя левая | |
| 9 | 66311 | Диск заднего тормоза | |
| 10 | 66424 | Грязеотбойник | |
| 11 | 62651 | Кулак задний правый | |
| 12 | 93132 | Болт | |
| 13 | GB/T16674.1 | Болт М6х25 | |
| 14 | GB/Т16674.2 | Болт М10x1,25x100 | |
| 15 | 93321 | Гайка М10x1,25 | |
| 16 | 64610 | Диск заднего колеса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
