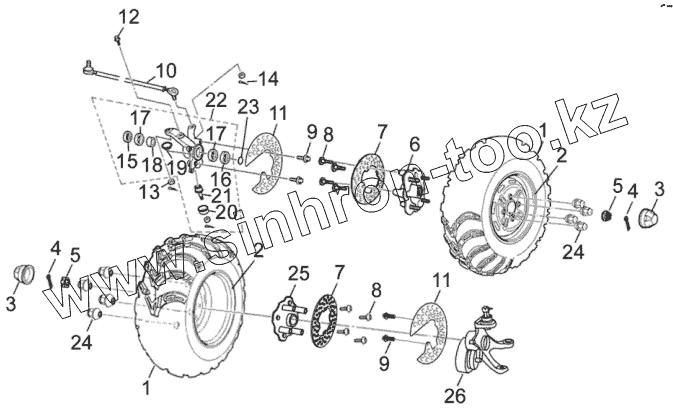

Каталог запасных частей к технике: ЗиД Квадроцикл LF-400ST. Колесо переднее в сборе
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54700 | Шина передняя | |
| 2 | 54610 | Обод | |
| 3 | 52439 | Пылезащитное уплотнение | |
| 4 | GB/T91 | Шплинт 3.2х20 | |
| 5 | 93211 | Гайка шестигранная корончатая | |
| 6 | 54210 | Ступица переднего колеса | |
| 7 | 56311 | Диск переднего тормоза | |
| 8 | 93131 | Болт М8x20 | |
| 9 | GB/T16674.1 | Болт М6х25 | |
| 10 | 51611 | Тяга рулевая | |
| 11 | 56424 | Грязеотбойник | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | GB/T9457 | Гайка М6 | |
| 14 | GB/T91 | Шплинт 3.2х20 | |
| 15 | GB/T9877.1 | Сальник 23х37х7 | |
| 16 | GB/T9877.1 | Сальник 23х37х7 | |
| 17 | GB/T276 | Подшипник 6301 | |
| 18 | 54282 | Втулка переднего колеса | |
| 19 | GB/T894.1 | Пружинящее стопорное кольцо 58 | |
| 20 | 52298 | Пыльник шаровыx опор | |
| 21 | 52290 | Опора шаровая | |
| 22 | 51750 | Кулак левый | |
| 23 | GB/T894.1 | Пружинящее стопорное кольцо 58 | |
| 24 | 93221 | Гайка колпачковая | |
| 25 | 54210 | Ступица переднего колеса | |
| 26 | 51710 | Кулак правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
