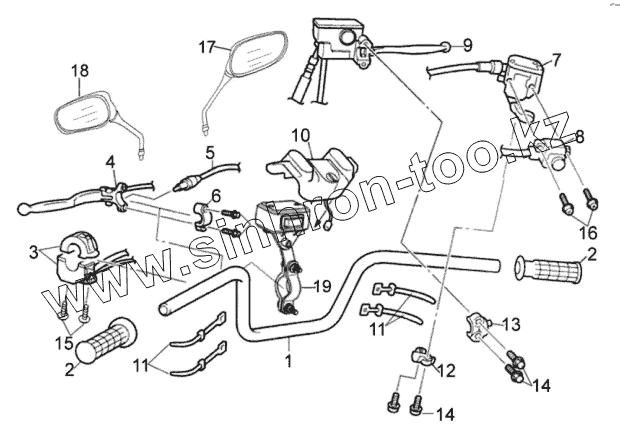

Каталог запасных частей к технике: ЗиД Квадроцикл LF-400ST. Арматура руля
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 47111 | Руль | |
| 2 | 47311 | Рукоятка дросселя | |
| 3 | 35200 | Переключатель левый | |
| 4 | 47651 | Рычаг заднего тормоза | |
| 5 | 46410 | Трос заднего тормоза | |
| 6 | 47662 | Накладка кронштейна рычага заднего тормоза | |
| 7 | 46931 | Корпус ручки дросселя | |
| 8 | 46932 | Выключатель переднего моста | |
| 9 | 47500 | Рычаг переднего тормоза | |
| 10 | 35951 | Облицовка замка зажигания | |
| 11 | 46911 | Лента стяжная | |
| 12 | 47318 | Накладка корпуса ручки дросселя | |
| 13 | 47513 | Накладка главного тормозного цилиндра | |
| 14 | GB/T16674.1 | Болт М6х25 | |
| 15 | GB/T818 | Винт M5х12 | |
| 16 | GB/T9074.1 | Винт M4х12 | |
| 17 | 57100 | Зеркало правое | |
| 18 | 57200 | Зеркало левое | |
| 19 | 36590 | Контролер лебедки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
