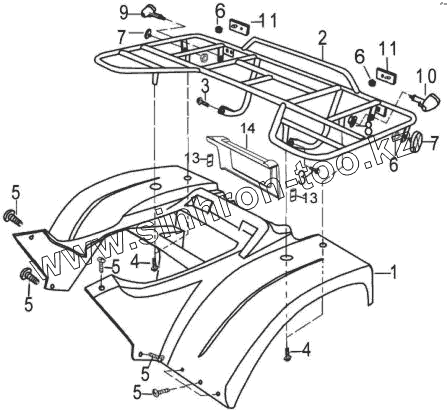

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ЗАКРЫТИЕ ЗАДНЕЕ
1
2
3
3
4
4
5
5
5
5
5
6
6
6
7
7
8
9
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43711/250ST | Закрытие заднее | |
| 2 | 45400 | Задний багажник | |
| 3 | GB/T16674.1 | Болт М6х25 | |
| 4 | GB/T16674.1 | Болт М6х25 | |
| 5 | 93311/125ST | Винт I M6x16 | |
| 6 | GB/T6177.1 | Гайка М6 | |
| 7 | 33810/50ST-A | Световозвращатель | |
| 8 | GB/T6177.2 | Гайка M12х1.5 | |
| 9 | 33610/50ST-A | Указатель поворота задний правый | |
| 10 | 33650/50ST-A | Указатель поворота задний левый | |
| 11 | 33820/50ST-A | Задний световозвращатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
