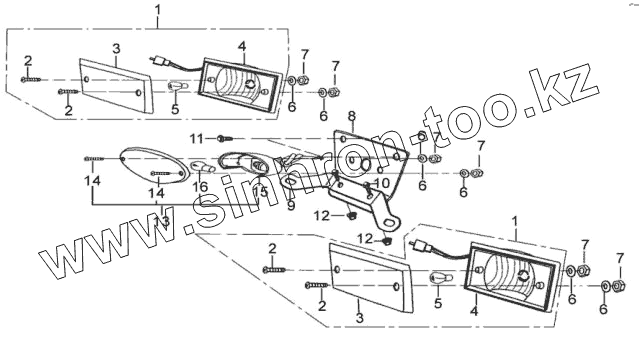

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ЗАДНИЙ ФОНАРЬ В СБОРЕ
1
1
2
2
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
12
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33700/250ST | Задний фонарь в сборе | |
| 2 | GB/T818 | Винт M5х12 | |
| 3 | 33711/250ST | Рассеиватель заднего фонаря | |
| 4 | 33750/250ST | Корпус заднего фонаря в сборе | |
| 5 | GB15766.1 | Лампа фары 12в, 35вт | |
| 6 | GB/T97.1 | Шайба 6 | |
| 7 | GB/T6170 | Гайка М6 | |
| 8 | 33971 | Кронштейн заднего фонаря | |
| 9 | 63711 | Кронштейн номерного знака | |
| 10 | GB/T16674.1 | Болт М6х25 | |
| 11 | GB/T16674.1 | Болт М6х25 | |
| 12 | GB/T6177.1 | Гайка М6 | |
| 13 | 33700/50ST-A | Задний фонарь в сборе | |
| 14 | GB/T845 | Винт 4.2х16 | |
| 15 | 33750/50ST-A | Корпус заднего фонаря в сборе | |
| 16 | GB15766.1 | Лампа фары 12в, 35вт |
