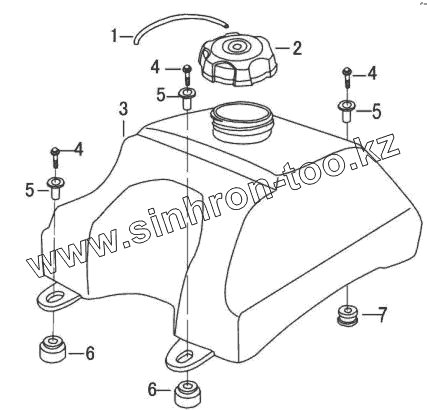

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ТОПЛИВНЫЙ БАК В СБОРЕ
1
2
3
4
4
4
5
5
5
6
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16522 | Трубка сапуна топливного бака | |
| 2 | 16510 | Пробка топливного бака | |
| 3 | 16610 | Топливный бак | |
| 4 | GB/T 16674.1 | Болт M5х12 | |
| 5 | 16955/250ST | Передняя втулка топливного бака | |
| 6 | 16951 | Резиновая прокладка бака | |
| 7 | 16995 | Упругая прокладка топливного бака |
