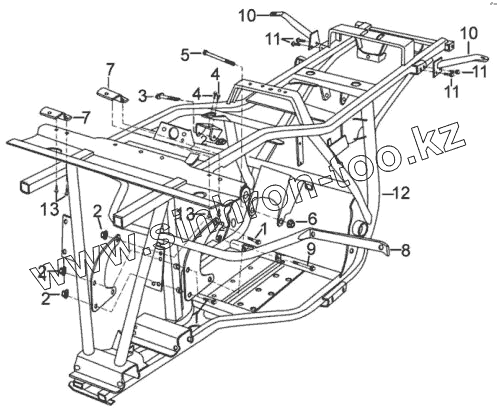

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. РАМА В СБОРЕ
1
2
2
2
2
3
4
4
5
6
7
7
8
9
10
10
11
11
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T 16674.1 | Болт M5х12 | |
| 2 | GB/T 6187.1 | Гайка M8 | |
| 3 | GB/T 16674.1 | Болт M5х12 | |
| 4 | GB/T 16674.1 | Болт M5х12 | |
| 5 | 42971 | Болт крепления двигателя | |
| 6 | GB/T 6187.2 | Гайка M14x1.5 | |
| 7 | 43831 | Опора переднего кожуха | |
| 8 | 53911 | Кронштейн переднего щитка | |
| 9 | GB/T 16674.1 | Болт M5х12 | |
| 10 | 45470 | Кронштейн багажника правый | |
| 11 | GB/T 16674.1 | Болт M5х12 | |
| 12 | 41100 | Рама | |
| 13 | GB/T 16674.1 | Болт M5х12 | |
| 14 | Рама в сборе | Рама в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
