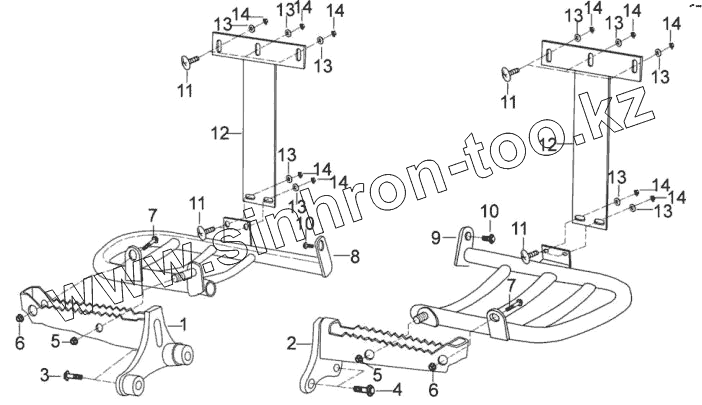

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ПОДСТАВКА ДЛЯ НОГ
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 42310 | Подножка водителя в сборе, правая | |
| 2 | 42410 | Подножка водителя в сборе, левая | |
| 3 | GB/T16674.1 | Болт М6х25 | |
| 4 | GB/T16674.1 | Болт М6х25 | |
| 5 | GB/T6187.2 | Гайка M12х1.25 | |
| 6 | GB/T6187.1 | Гайка М6 | |
| 7 | GB/T16674.1 | Болт М6х25 | |
| 8 | 42320 | Кронштейн подножки в сборе правый | |
| 9 | 42420 | Кронштейн подножки в сборе левый | |
| 10 | GB/T16674.1 | Болт М6х25 | |
| 11 | 93311/125ST | Винт I M6x16 | |
| 12 | 63930 | Ограждение в сборе | |
| 13 | GB/T96.1 | Шайба 8 | |
| 14 | GB/T6177.1 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
