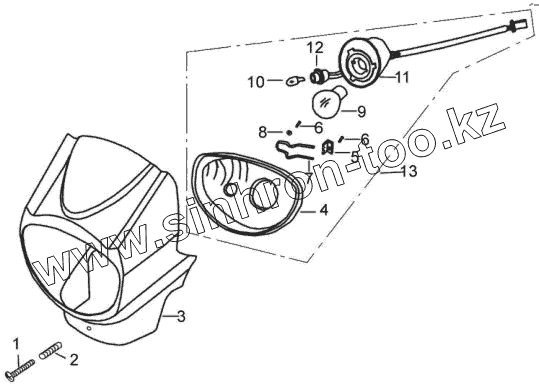

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ПЕРЕДНЯЯ ФАРА В СБОРЕ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T818 | Винт M5х12 | |
| 2 | 33188 | Пружина фары рефлектора | |
| 3 | 43111/50ST-5 | Корпус фары в сборе | |
| 4 | 33120/50ST-5 | Отражатель фары в сборе | |
| 5 | 95684/50ST-5 | Нажимной диск | |
| 6 | GB/T818 | Винт M5х12 | |
| 7 | 33183 | Защёлка рефлектора | |
| 8 | GB/T96.1 | Шайба 8 | |
| 9 | GB15766.1 | Лампа фары 12в, 35вт | |
| 10 | GB15766.1 | Лампа фары 12в, 35вт | |
| 11 | 33140 | Патрон фары | |
| 12 | 33150 | Ободок фары | |
| 13 | 33100 | Фара в сборе |
