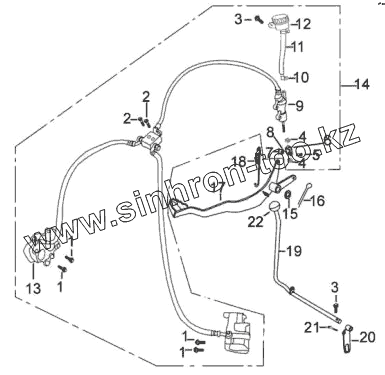

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ПЕРЕДНИЙ ТОРМОЗ В СБОРЕ
1
1
1
1
2
2
3
3
4
4
5
6
7
8
8
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T16674.1 | Болт М6х25 | |
| 2 | GB/T70.1 | Винт | |
| 3 | GB/T16674.1 | Болт М6х25 | |
| 4 | GB/T6170 | Гайка М6 | |
| 5 | GB/T882 | Штифт 8х40 | |
| 6 | 24949 | Кнопка рычага реверсивного механизма | |
| 7 | GB/T91 | Шплинт 3.2х20 | |
| 8 | GB/T97.1 | Шайба 6 | |
| 10 | 17283 | Пружинное кольцо II B10 | |
| 11 | 66750 | Шланг переднего тормоза | |
| 12 | 56450 | Манжета переднего тормоза | |
| 13 | 56521 | Колодка переднего тормоза | |
| 14 | 56000 | Передний гидравлический тормоз в сборе | |
| 15 | GB/T97.1 | Шайба 6 | |
| 16 | GB/T91 | Шплинт 3.2х20 | |
| 17 | 65410 | Педаль заднего тормоза | |
| 18 | 65941 | Возвратная пружина | |
| 19 | 24920 | Рычаг задней передачи | |
| 20 | 24930 | Фиксирующая пластина рычага реверс механизма | |
| 21 | GB/T16674.1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
