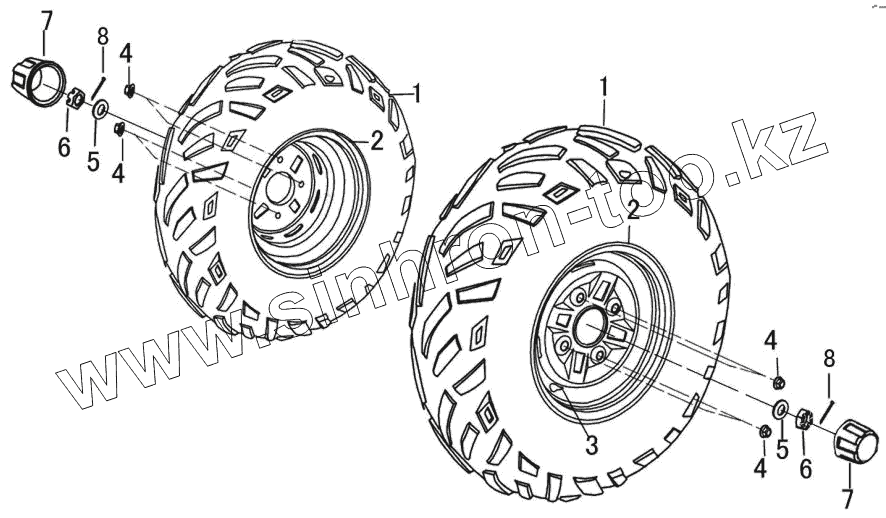

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ПЕРЕДНЕЕ КОЛЕСО В СБОРЕ
1
1
2
2
3
4
4
4
4
5
5
6
6
7
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54700 | Шина передняя | |
| 2 | 54610 | Обод | |
| 3 | GB/T3900 | Ниппель | |
| 4 | QC/T355 | Гайка Q306 M10x1,25 | |
| 5 | 54912 | Втулка колеса правая | |
| 6 | GB/T9457 | Гайка М6 | |
| 7 | 54914 | Втулка передней оси | |
| 8 | GB/T91 | Шплинт 3.2х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
