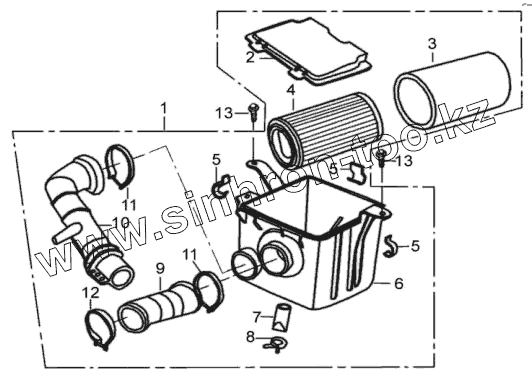

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ФИЛЬТР ВОЗДУШНЫЙ
1
2
3
4
5
5
5
6
7
8
9
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17100 | Воздуxофильтр в сборе | |
| 2 | 17181 | Крышка воздушного фильтра | |
| 3 | 17121 | Фильтр воздушный | |
| 4 | 17130 | Сетка фильтра | |
| 5 | 17127 | Зажим фильтра воздушного | |
| 6 | 17111 | Корпус воздушного фильтра | |
| 7 | 17281 | Перепускная трубка I | |
| 8 | 17283 | Пружинное кольцо II B10 | |
| 9 | 17183 | Воздуховод фильтра | |
| 10 | 17182 | Патрубок впускной | |
| 11 | 17140 | Хомут воздухофильтра | |
| 12 | 17150 | Хомут | |
| 13 | GB/T 16674.1 | Болт M5х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
