Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. ЭЛЕКТРООБОРУДОВАНИЕ
1
2
3
4
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19

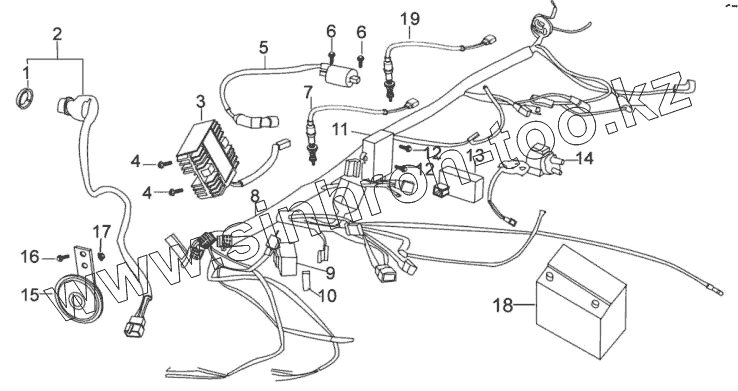

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 93217 | Контргайка II | |
| 2 | 35400/250ST | Замок зажигания | |
| 3 | 31600 | Регулятор напряжения | |
| 4 | GB/T16674.1 | Болт М6х25 | |
| 5 | 34500 | Катушка зажигания | |
| 6 | GB/T16674.1 | Болт М6х25 | |
| 7 | 35330 | Выключатель заднего тормоза | |
| 8 | 32100 | Основной кабель | |
| 9 | 38210/50ST-A | Реле поворотов | |
| 10 | 38211/50ST-A | Чехол реле поворотов | |
| 11 | 34400 | Коммутатор | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | 36260 | Контроллер реверса | |
| 14 | 34600 | Реле стартера | |
| 15 | 38100 | Сигнал | |
| 16 | GB/T16674.1 | Болт М6х25 | |
| 17 | GB/T6177.1 | Гайка М6 | |
| 18 | 31500 | Аккумулятор 7AН | |
| 19 | 35820 | Переключатель заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
