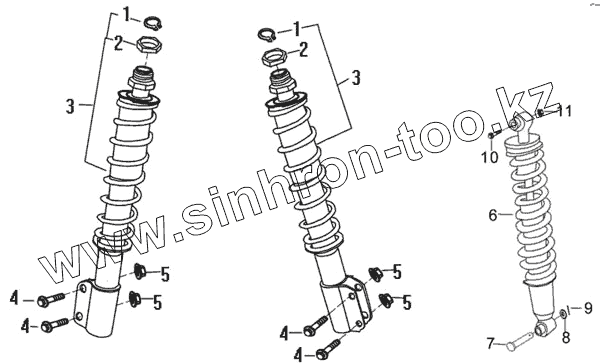

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2. АМОРТИЗАТОР
1
1
2
2
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T894.1 | Пружинящее стопорное кольцо 58 | |
| 2 | 93211 | Гайка шестигранная корончатая | |
| 3 | 52400 | Амортизатор передний правый | |
| 4 | GB/T16674.2 | Болт M12х1.25х80 | |
| 5 | GB/T6187.2 | Гайка M12х1.25 | |
| 6 | 62100 | Задний амортизатор | |
| 7 | 93721 | Болт фиксирующий | |
| 8 | GB/T97.1 | Шайба 6 | |
| 9 | GB/T91 | Шплинт 3.2х20 | |
| 10 | GB/T16674.1 | Болт М6х25 | |
| 11 | GB/T6187.1 | Гайка М6 |
