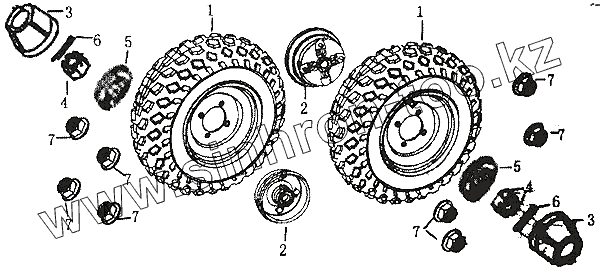

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST. Заднее колесо в сборе
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64000 | Колесо заднее в сборе | |
| 2 | 64130 | Ступица заднего колеса, правая | |
| 3 | 64317 | Втулка задней оси | |
| 4 | GB/T9457 | Гайка М6 | |
| 5 | GB/T 95 | Шайба 18 | |
| 6 | GB/T 91 | Шплинт 3х30 | |
| 7 | GB/T 6187.2 | Гайка M14x1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
