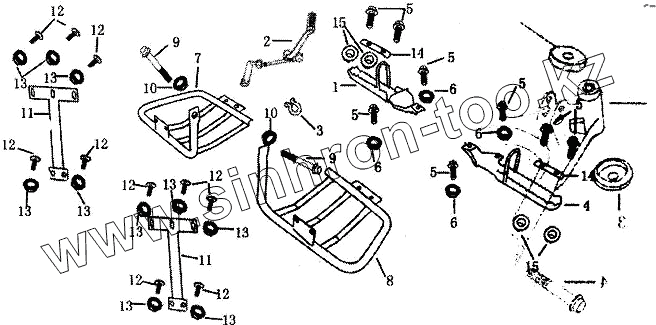

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST. Упор для ноги
1
2
3
4
5
5
5
5
5
5
6
6
6
6
7
8
9
9
10
10
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 42600 | Упор для ноги передний, левый | |
| 2 | 24700 | Педаль переключения передач | |
| 3 | GB/T894. 1 | Пружинное кольцо 13 | |
| 4 | 42500 | Упор для ноги передний, правый | |
| 5 | GB/T 16674 | Болт М8х20 | |
| 6 | GB/T 6177. 1 | Гайка M8 | |
| 7 | 42630 | Опора переднего упора, левая | |
| 8 | 42530 | Опора переднего упора, правая | |
| 9 | GB/T 16674 | Болт М8х20 | |
| 10 | GB/T 6187.2 | Гайка M14x1.5 | |
| 11 | 63150 | Задний щиток | |
| 12 | 43713 | Специальный винт М6х16 | |
| 13 | GB/T-6177.1 | Гайка M6 | |
| 14 | 42854 | Планка | |
| 15 | GB/T 6187. 1 | Гайка M8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
