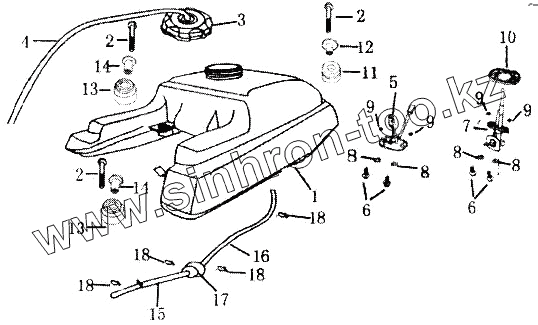

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST. Топливный бак

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

6

7

8

8

8

8

9

9

9

9

10

11

12

13

13

14

14

15

16

17

18

18

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16610		Топливный бак
2	GB/T 16674		Болт М8х20
3	16500		Крышка бака топливного
4	16512		Вентиляционная трубка
5	37810		Датчик топлива
6	GB/T16674		Болт M10x35
7	16910		Топливный кран
8	16918		Сальник
9	16913		Кольцо круглого сечения, верхнее
10	16914		Кольцо круглого сечения, нижнее
11	16812		Задняя упругая прокладка топливного бака
12	16816		Задняя втулка фитинга
13	16811		Корпус бензокраника
14	16868		Передняя втулка фитинга
15	16931/50QGY-2		Топливный шланг 1 (100)
16	16932/50QGY-2		Топливный шланг 11 (400)
17	16920/125ST		Фильтр
18	16934/125ST		Зажим топливного шланга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
