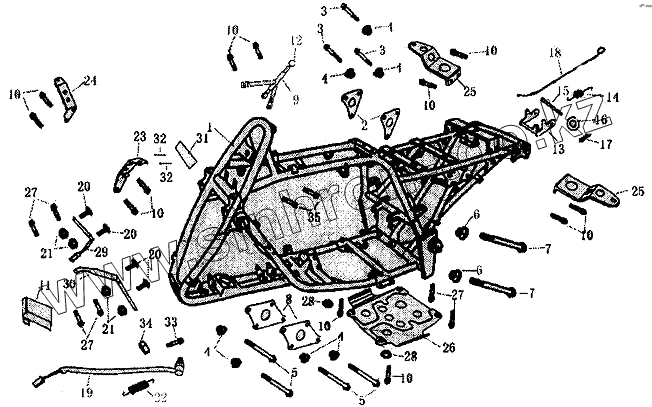

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST. Сварная конструкция рамы
1
1
2
3
3
3
4
4
4
4
4
5
5
6
6
7
7
8
9
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
23
24
25
25
26
27
27
27
28
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41100 | Рама | |
| 2 | 41211 | Верхняя соединительная пластина правая | |
| 3 | GB/T 16674 | Болт М8х20 | |
| 4 | GB/T 6187.1 | Гайка M8 | |
| 5 | GB/T 16674 | Болт М8х20 | |
| 6 | GB/T 6187.2 | Гайка M14x1.5 | |
| 7 | GB/T 16674 | Болт М8х20 | |
| 8 | 41213 | Передняя соединительная пластина | |
| 9 | 24940 | Шестерня заднего хода | |
| 10 | GB/T 16674 | Болт М8х20 | |
| 11 | 36660 | Контроллер шестерни заднего хода | |
| 12 | 24973 | Головка ручки | |
| 13 | 48340 | Основание фиксатора седла | |
| 14 | 48341 | Замок седла в сборе | |
| 15 | 48342 | Штифт основания фиксатора седла | |
| 16 | GB/T97.3 | Шайба 6 | |
| 17 | GB/T91 | Шплинт 3.2х20 | |
| 18 | 48330 | Трос фиксатора седла | |
| 19 | 35350 | Выключатель заднего фонаря | |
| 20 | 43713 | Специальный винт М6х16 | |
| 21 | GB/T 6177.1 | Гайка М6 | |
| 22 | 35941 | Кронштейн катушки зажигания | |
| 23 | 41343 | Опора переднего ограждения, левая | |
| 24 | 41342 | Опора переднего ограждения, правая | |
| 25 | 41361 | Опора заднего ограждения, правая | |
| 26 | 41261 | Нижнее ограждение двигателя | |
| 27 | GB/T 16674 | Болт М8х20 | |
| 28 | GB/T 6177.1 | Гайка М6 | |
| 29 | 53126 | Кронштейн брызговика передний, правый | |
| 30 | 53127 | Кронштейн брызговика передний, левый | |
| 31 | 683П | Типовая табличка на раме | |
| 32 | GB/T827 | Заклепка 3.2x7 | |
| 33 | GB/T 5783 | Болт М8х30 | |
| 34 | GB/T6170 | Гайка М6 | |
| 35 | GB/T 16674 | Болт М8х20 |
