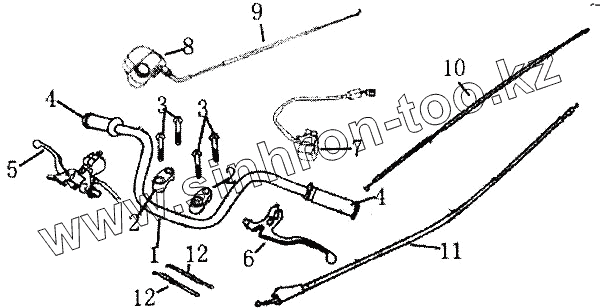

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST. Руль в сборе
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 47111 | Руль | |
| 2 | 47135/125GY | Державка руля | |
| 3 | GB/T 16674 | Болт М8х20 | |
| 4 | 47411/125ST | Ручка, левая | |
| 5 | 47500 | Рычаг переднего тормоза | |
| 6 | 57600 | Рычаг сцепления | |
| 7 | 35200 | Переключатель левый | |
| 8 | 47312 | Акселератор | |
| 9 | 46310 | Трос дросселя | |
| 10 | 46330 | Трос воздушной заслонки | |
| 11 | 46200 | Трос сцепления | |
| 12 | 46614/125-3 | Пластиковая скоба 11 (130) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
