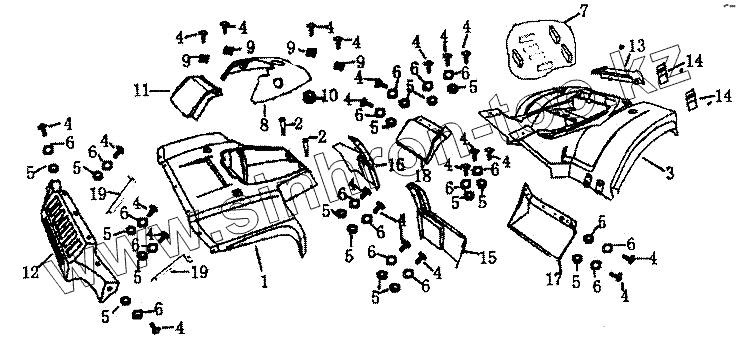

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST. Покрытие кузова

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 43221 Переднее ограждение
2 GB/T 16674 Болт М8х20
3 43711 Облицовка задняя
4 43713 Специальный винт М6х16
5 GB/T 6177.1 Гайка М6
6 GB/T 96 Шайба 6
7 31592/150-A Подкладка батареи
8 43262 Заднее покрытие топливного бака
9 QC/T330 Гайка М6 язычковая (пластинчатая)
10 43263 Пробка
11 43261 Переднее покрытие топливного бака
12 43121 Передний обтекатель
13 43824 Крышка заднего отсека
14 43819 Резиновая подкладка заднего отсека
15 53124 Передний брызговик, левый
16 53122 Передний брызговик, правый
17 63142 Задний брызговик, левый
18 63141 Задний брызговик, правый
19 43123 Опора переднего обтекателя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
