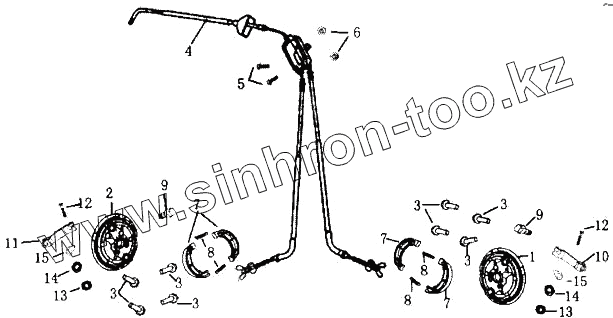

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST. Передний тормоз
1
2
3
3
3
3
3
3
4
5
6
7
7
7
8
8
8
9
9
10
11
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 55170 | Крышка переднего тормоза, левая | |
| 2 | 55160 | Крышка переднего тормоза, правая | |
| 3 | GB/T 16674 | Болт М8х20 | |
| 4 | 46100 | Трос переднего тормоза | |
| 5 | GB/T 16674 | Болт М8х20 | |
| 6 | GB/T 6177.1 | Гайка М6 | |
| 7 | 55120 | Колодка переднего тормоза | |
| 8 | 55111 | Возвратная пружина колодки переднего тормоза | |
| 9 | 55112 | Кулачок переднего тормоза | |
| 10 | 55183 | Рычаг переднего тормоза, левый | |
| 11 | 55181 | Рычаг переднего тормоза, правый | |
| 12 | GB/T5783 | Болт M6х20 | |
| 13 | GB/T6177. 1 | Гайка M6 | |
| 14 | GB/T 848 | Шайба 6 | |
| 15 | 55115 | Индикатор переднего тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
