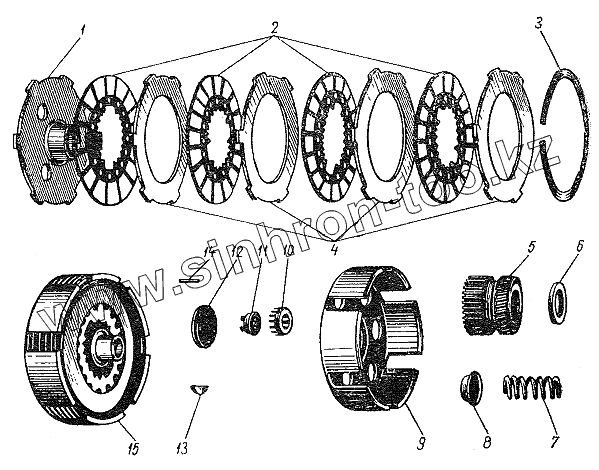

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1-49 | Диск сцепления опорный | |
| 2 | сб. 1-17-1 | Диск сцепления ведомый в сборе | |
| 3 | 1-53 | Кольцо замочное | |
| 4 | 1-52 | Диск сцепления ведущий | |
| 5 | 1-74 | Шестерня ведущая передней передачи | |
| 6 | 1-57 | Шайба опорная | |
| 7 | 1-48 | Пружина сцепления | |
| 8 | 1-47 | Чашка пружины сцепления | |
| 9 | сб. 1-36 | Барабан сцепления в сборе | |
| 10 | ШГ-7ТЦ | Шайба пружинная 10 | |
| 11 | 1-55-1 | Гайка специальная М10 | |
| 12 | сб. 1-32 | Упор выжимной с замком в сборе | |
| 13 | 1-30 | Шпонка сегментная 4X16 | |
| 14 | 1-56 | Ролик игольчатый | |
| 15 | сб. 1-16 | Сцепления в сборе |
