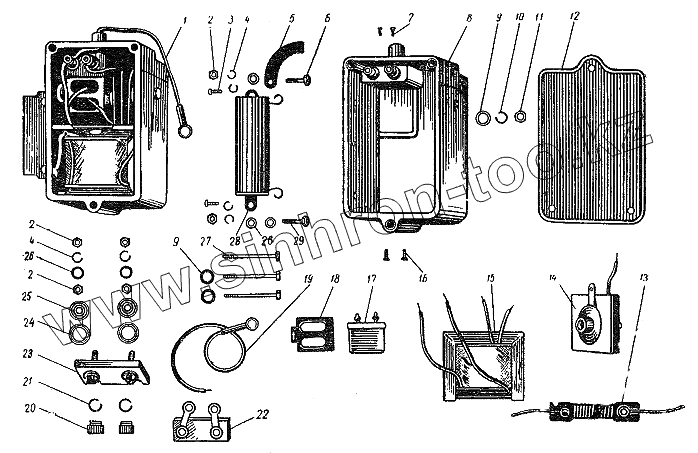

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Стабилизатор напряжения
1
2
2
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 17 | Стабилизатор напряжения в сборе | |
| 2 | Г-2ц | Гайка М4 | |
| 3 | В-2ц | Винт М4х8 | |
| 4 | ШГ-2-гц | Шайба пружинная 4 | |
| 5 | 17-49 | Шина соединительная | |
| 6 | 17-46 | Винт клеммовый М4х20 | |
| 7 | В-61ц | Винт М4х8 | |
| 8 | сб. 17-1 | Корпус стабилизатора напряжения в сборе | |
| 9 | Ш-4ц | Шайба штампованная 5 | |
| 10 | ШГ-Зтц | Шайба пружинная 5 | |
| 11 | Г-Зц | Гайка М5 | |
| 12 | 17-1 | Прокладка уплотнительная | |
| 13 | сб. 17-2 | Сопротивление баластное в сборе | |
| 14 | сб. 17-6 | Селеновый выпрямитель стабилизатора напряжения в сборе | |
| 15 | сб. 17-8 . | Трансформатор в сборе | |
| 16 | В-34ц | Винт М4х10 | |
| 17 | 17-5 | Конденсатор | |
| 18 | 17-6 | Кронштейн конденсатора | |
| 19 | сб. 17-3 | Провод | |
| 20 | сб. 23-1 | Гайка клеммовая в сборе | |
| 21 | ШГ-4тц | Шайба пружинная 6 | |
| 22 | сб. 17-14 | Гасящее сопротивление в сборе | |
| 23 | сб. 23 | Панель проводов переходная | |
| 24 | 23-4 | Шайба панели изоляционная | |
| 25 | Ш-Зц | Шайба штампованная 4 | |
| 26 | Ш-2ц | Шайба штампованная 4 | |
| 27 | В-6ц | Винт М5х42 | |
| 28 | сб. 17-4 | Сопротивление стабилизатора напряжения в сборе | |
| 29 | 17-7 | Винт клеммовый М4х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
