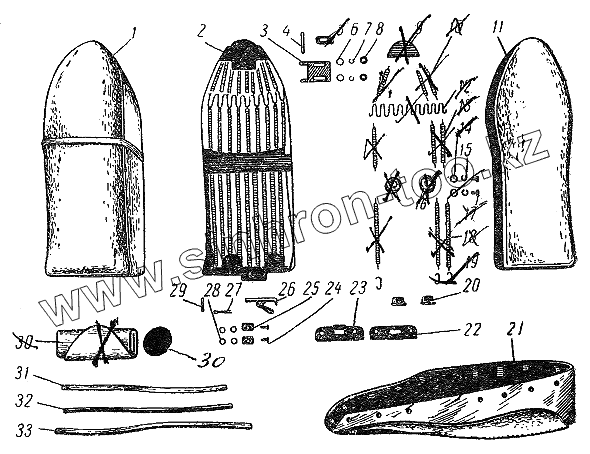

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Седло
1
2
3
4
6
7
8
11
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 7В | Седло в сборе | |
| 2 | сб. 7-12 | Основание седла в сборе | |
| 3 | 7-63 | Петля | |
| 4 | 7-7 | Ось шарнира | |
| 6 | Ш-7ц | Шайба штампованная 8 | |
| 7 | ШГ-6тц | Шайба пружинная 8 | |
| 8 | Г-6ц | Гайка М8 | |
| 11 | 7-71 | Подушка седла | |
| 20 | 7-39 | Амортизатор задний | |
| 21 | сб. 7-15 | Чехол в сборе | |
| 22 | 7-38 | Прокладка | |
| 23 | сб. 7-11 | Планка с зацепом | |
| 24 | Б-20тх | Болт М6х18 | |
| 25 | 7-56 | Накладка | |
| 26 | сб. 7-14 | Защелка седла в сборе | |
| 27 | Шпл-5ц | Шплинт разводной 3х30 | |
| 28 | 7-57 | Шайба специальная | |
| 29 | 7-61-1 | Пружина защелки | |
| 30 | 7-72 | Прокладка | |
| 31 | 7-55 | Лента лямки седла | |
| 32 | 7-14-1 | Покрышка | |
| 33 | сб. 7-9 | Лямка в сборе |
