Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Щиток ветровой
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
11
12
12
12
13

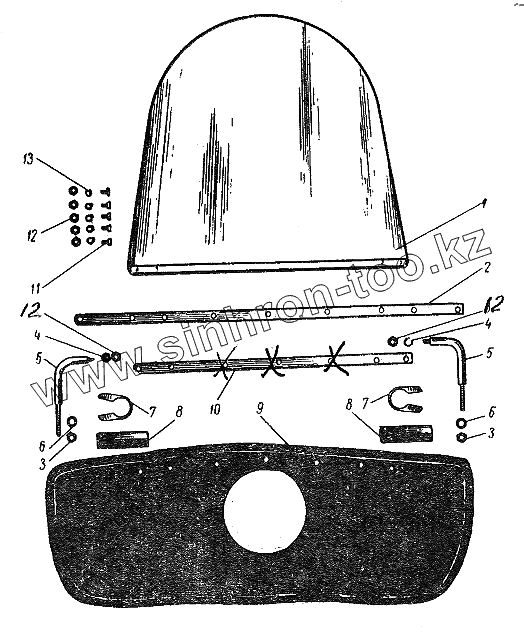

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб. 6-2 | сб. 6-2 | Стойка в сборе | |
| 6-4-1 | 6-4-1 | Фартук | |
| 1 | 6-1 | Щиток ветровой | |
| 2 | 6-3 | Планка внутренняя | |
| 3 | Г-7х | Гайка М10 | |
| 4 | 6-13 | Прокладка | |
| 5 | 6-9 | Стойка | |
| 6 | Ш-8ц | Шайба штампованная 10 | |
| 7 | 6-8 | Хомут | |
| 8 | 6-10 | Прокладка | |
| 9 | сб. 6-1-1 | Фартук в сборе | |
| 11 | Б-20тц | Болт М6х18 | |
| 12 | БП58 сб. 0-105 | Гайка | |
| 13 | 6-12 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
