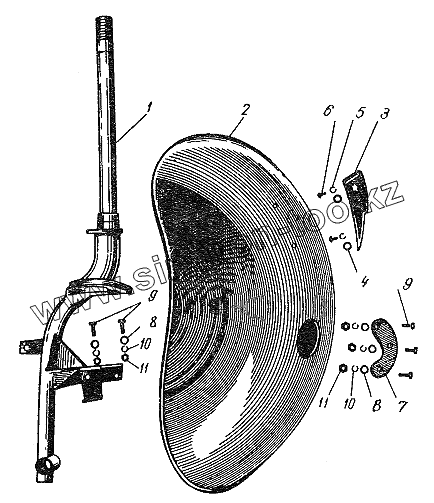

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Щиток переднего колеса с трубой передней подвески
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 3-9 | Труба передней подвески в сборе | |
| 2 | 3-71 | Щиток переднего колеса | |
| 3 | 0-34-1 | Эмблема переднего крыла мотороллера | |
| 4 | Ш-1ц | Шайба штампованная 3 | |
| 5 | ШГ-1тц | Шайба пружинная 3 | |
| 6 | В-1ц | Винт М3х10 | |
| 7 | 3-70 | Накладка щитка | |
| 8 | Ш-5ц | Шайба штампованная 6 | |
| 9 | Б-20тх | Болт М6х18 | |
| 10 | ШГ-6тц | Шайба пружинная 8 | |
| 11 | Г-4ц | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
