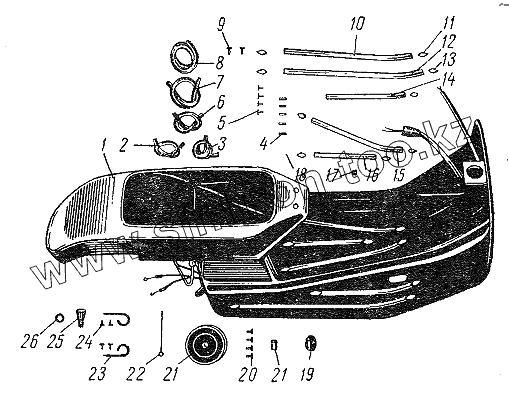

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Рама
В-70т
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В-70т | В-70т | Винт 3,5х9 самонарезной для металла | |
| 1 | сб. 2.л сб. 21, сб. 8-11, сб. 8-10, сб. 8-15-1 2 шт. сб. 8-16 | Рама в сборе с пучком проводов и тросами управления | |
| 2 | 2-58 | Резина настила L = 237 мм | |
| 3 | МГ-150 2-142 | Резина настила L=170 мм | |
| 4 | Зкл-20 | Заклепка 3,5х8 | |
| 5 | Зкл-21 | Заклепка 3,5х17 | |
| 6 | 2-57 | Резина настила L = 340 мм | |
| 7 | 2-56 | Резина настила L = 570 мм | |
| 8 | 2-55 | Резина настила L = 546 мм | |
| 9 | Зкл-22 | Заклепка 3,5х23 | |
| 10 | 2-47 | Накладка пола бортовая | |
| 11 | 2-52 | Наконечник бортовой накладки | |
| 12 | 2-48 | Накладка пола средняя | |
| 13 | 2-53 | Наконечник накладки | |
| 14 | 2-49 | Накладка пола внутренняя | |
| 15 | МГ-150 2-136 | Накладка хребтовины | |
| 16 | 2-50 | Накладка хребтовппы | |
| 18 | В-71т | Винт 3,5x18 самонарезной для металла | |
| 19 | 21-28 | Муфта резиновая | |
| 20 | 2-45 | Буфер крышки | |
| 21 | 2-46-1 | Муфта защитная | |
| 22 | 0-61 | Хомутик тросов | |
| 23 | 0-57 | Крючок | |
| 24 | В-35х | Винт М5х10 | |
| 25 | 2-44 | Трубка спускная | |
| 26 | БП-10-4 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
