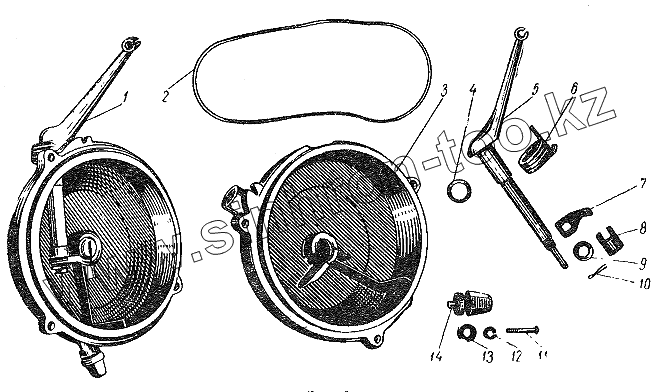

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Крышка сцепления
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-173 | 1-173 | Шайба пружинная | |
| 1 | сб. 1-18 | Крышка с механизмом выжима сцепления в сборе | |
| 2 | 1-69 | Кольцо уплотнительное большое | |
| 3 | 1-172 | Корпус сапуна | |
| 4 | 1-65 | Кольцо уплотнительное малое | |
| 5 | сб. 1-19-1 | Крышка сцепления в сборе | |
| 5 | 1-64 | Валик выжима сцепления | |
| 6 | 1-66 | Пружина валика выжима сцепления | |
| 7 | 1-63 | Рычаг штока | |
| 8 | 1-62 | Шток выжима сцепления | |
| 9 | 1-176 | Шайба | |
| 10 | Шпл-2ц | Шплинт 2X10 | |
| 11 | В-5ц | Винт М5х22 | |
| 12 | ШГ-Зтц | Шайба пружинная 5 | |
| 13 | Ш-4ц | Шайба штампованная 5 | |
| 14 | 1-68-1 | Колпачек сапуна |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
