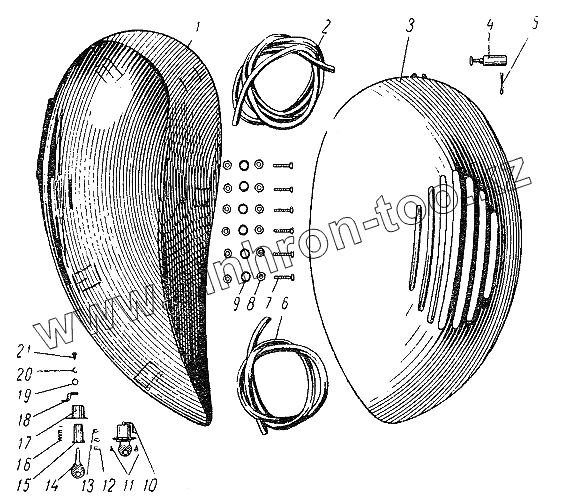

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Крыло правое, крыло левое
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 32 | Крыло левое в сборе | |
| 2 | 32-2 | Уплотнитель левого крыла | |
| 3 | сб. 31-1 | Крыло правое с ободком | |
| 4 | сб. 0-7-2 | Растяжка в сборе | |
| 5 | Шпл-5ц | Шплинт разводной 3х30 | |
| 6 | 31-2 | Уплотнитель правого крыла | |
| 7 | 32-12 | Болт М4х28 | |
| 8 | Г-2ц | Гайка М4 | |
| 9 | Ш-Зц | Шайба штампованная 4 | |
| 10 | сб. 32-4 | Замок крышки левого крыла | |
| 11 | Зкл-44 | Заклепка 3,5х7 | |
| 12 | БП 8-3 | Пластинка замка | |
| 13 | БП 8-2 | Пластинка замка | |
| 14 | БП 8-6 | Ключ замка | |
| 15 | БП 8-5 | Втулка замка | |
| 16 | БП 8-7 | Пружина замка | |
| 17 | 32-15 | Корпус замка | |
| 18 | 32-14 | Крючок замка | |
| 19 | Ш-2ц | Шайба штампованная 4 | |
| 20 | ШГ-2тц | Шайба пружинная 4 | |
| 21 | В-2ц | Винт М4х8 |
