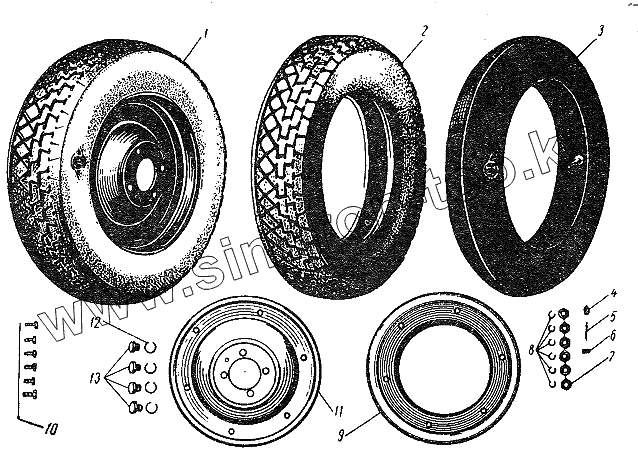

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Колесо
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 4 | Колесо в сборе | |
| 2 | 4-5 | Покрышка 4,00х10" | |
| 3 | 4-6 | Камера 4,00х10" | |
| 4 | Ш5869-19 | Колпачок-ключ | |
| 5 | Ш5869-14 | Золотник | |
| 6 | МО 1-4 | Контргайка | |
| 7 | Г-бц | Гайка М8 | |
| 8 | ШГ-бтц | Шайба пружинная 8 | |
| 9 | 4-4 | Диск колеса левый | |
| 10 | Б-21ц | Болт М8х14 | |
| 11 | сб. 4-1 | Диск колеса правый в сборе | |
| 12 | ШГ-7тц | Шайба пружинная 10 | |
| 13 | 3-76 | Гайка крепления колеса |
