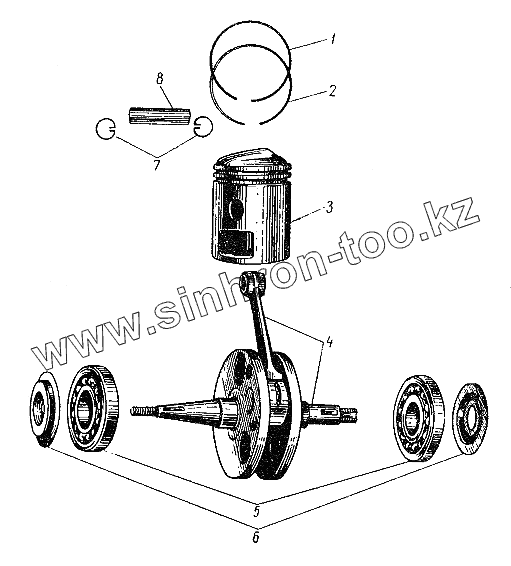

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Коленчатый вал с поршнем
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1-14 | Кольцо поршневое верхнее хромированное | |
| 2 | 1-15 | Кольцо поршневое нижнее | |
| 3 | сб. 1-3 | Поршень в сборе | |
| 4 | сб. 1-4 | Коленчатый вал в сборе | |
| 5 | 1-26 | Шарикоподшипник 25x62X12 | |
| 6 | сб. 1-7 | Сальник коленчатого вала в сборе | |
| 7 | 1-17 | Кольцо стопорное поршневого пальца | |
| 8 | 1-16 | Палец поршневой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
