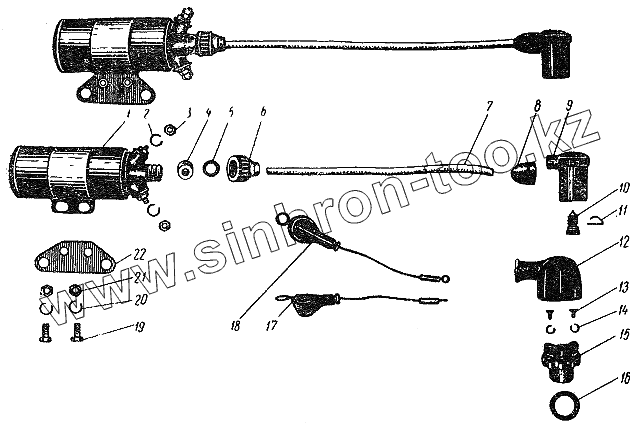

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Катушка зажигания
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЖ-49 | Катушка зажигания Б-50 | |
| 2 | ШГ-4 | Шайба пружинная | |
| 3 | ИЖ-49 Г-2 | Гайка | |
| 4 | ИЖ-5639-6 | Втулка | |
| 5 | ИЖ-5639-8-1 | Шайба | |
| 6 | ИЖ-5639-7-1 | Гайка провода | |
| 7 | 18-8 | Провод высокого напряжения | |
| 8 | 18-2 | Колпачок наконечника | |
| 9 | 18-1 | Корпус наконечника | |
| 10 | 18-4 | Винт контактный | |
| 11 | 18-3 | Замок пружинный | |
| 12 | 21-29 | Изолирующий колпачок . | |
| 13 | В-10ц | Винт М3х6 | |
| 14 | ШГ-1тц | Шайба пружинная 3 | |
| 15 | сб. 22 | Панель проводов выводная в сборе | |
| 16 | 22-3 | Прокладка уплотнительная | |
| 17 | сб. 21-4 | Провод питания зажигания в сборе | |
| 18 | сб. 21-5 | Провод массы магдино в сборе | |
| 19 | Б-20ц | Болт М6х18 | |
| 20 | ШГ-5тц | Шайба пружинная 6 | |
| 21 | Г-4ц | Гайка М6 | |
| 22 | 1-141 | Кронштейн катушки зажигания |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
