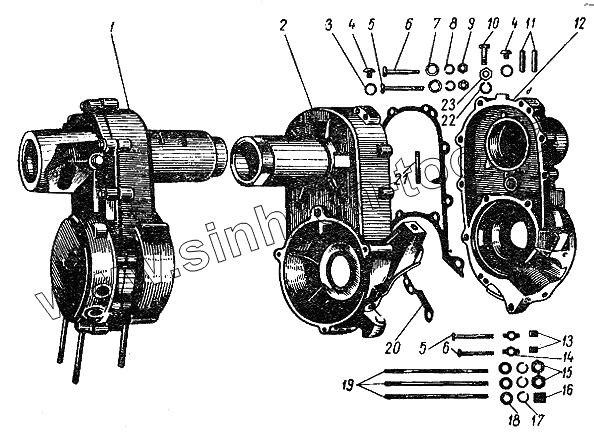

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Картер
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 1-11 | Картер двигателя в сборе | |
| 2 | 1-32 с д. 1-33 и д. 1-13 | Картер двигателя (левая половина) | |
| 3 | 1-45 | Шайба уплотнительная | |
| 4 | 1-44 | Пробка картера | |
| 5 | 1-38 | Болт специальный М7х54 | |
| 6 | 1-37 | Болт специальный М7х48 | |
| 7 | Ш-6Ц | Шайба штампованная 7 | |
| 8 | 1-40 | Шайба пружинная 7 | |
| 9 | 1-41 | Гайка М7 | |
| 10 | 1-111 | Болт стопорный | |
| 11 | 1-34 | Штифт 7х30 | |
| 12 | 1-35 с д. 1-33, д. 1-13 и 1-72-1 | Картер двигателя (правая половина) | |
| 13 | 1-43 | Гайка специальная | |
| 14 | 1-42 | Шайба контровочная | |
| 15 | Г-6Ц | Гайка М8 | |
| 16 | 1-11 | Гайка специальная М8х19 | |
| 17 | ШГ-6тц | Шайба пружинная 8 | |
| 18 | Ш-7ц | Шайба штампованная 8 | |
| 19 | 1-8 | Шпилька специальная М8х132 | |
| 20 | 1-36 | Прокладка картера | |
| 21 | 1-1 | Шпилька специальная М8х27 | |
| 22 | ШГ-7тц | Шайба пружинная 10 | |
| 23 | Г-7ц | Гайка М10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
