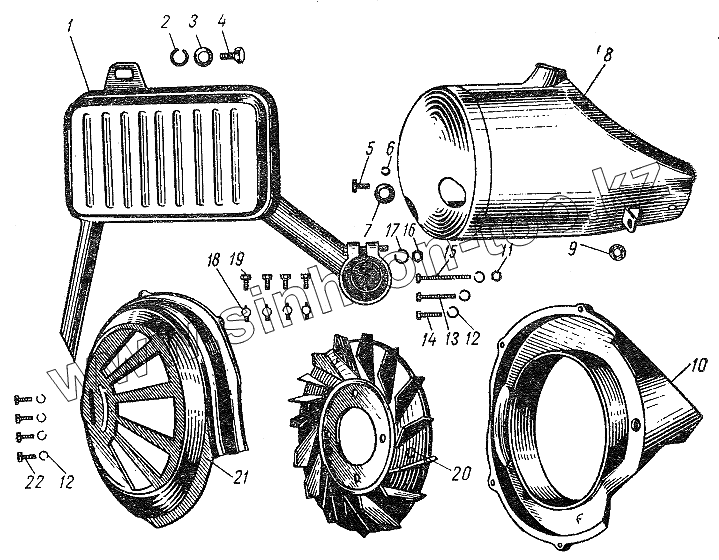

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Глушитель и детали охлаждения двигателя
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 13 | Глушитель в сборе | |
| 2 | ШГ-7тц | Шайба пружинная 10 | |
| 3 | Ш-8ц | Шайба штампованная 10 | |
| 4 | Б-22ц | Болт М10х20 | |
| 5 | Б-21х | Болт М8х14 | |
| 6 | ШГ-бтц | Шайба пружинная 8 | |
| 7 | Ш-7ц | Шайба штампованная 8 | |
| 8 | сб. 1-26 | Кожух улитки вентилятора в сборе | |
| 9 | БП 10-4 | Втулка проводов | |
| 10 | 1-130 | Улитка вентилятора | |
| 11 | Г-4ц | Гайка М6 | |
| 12 | ШГ-5тц | Шайба пружинная 6 | |
| 13 | В-51ц | Винт М6х35 | |
| 14 | В-50ц | Винт М6х22 | |
| 15 | 1-149 | Винт специальный М6х50 | |
| 16 | Г-6ц | Гайка М8 | |
| 17 | ШГ-6тц | Шайба пружинная 8 | |
| 18 | 1-132 | Шайба контровочная | |
| 19 | Б-50ц | Болт М6х15 | |
| 20 | 1-131 | Крыльчатка вентилятора | |
| 21 | 1-133 | Крышка улитки вентилятора | |
| 22 | В-7ц | Винт М6Х15 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
