Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Фильтр воздушный
1
2
3
4
5
6
7
8
9
10
11

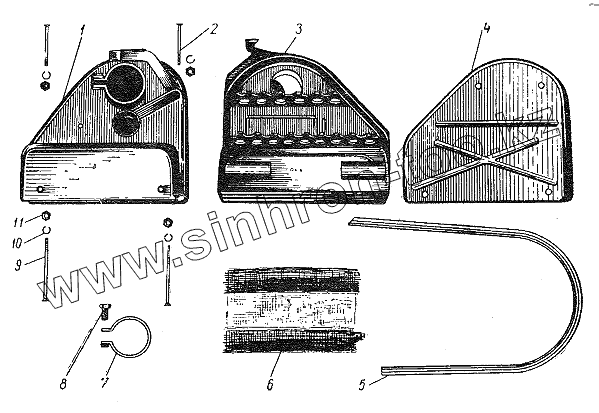

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 9-5 | Фильтр воздушный в сборе | |
| 2 | 9-22-1 | Винт специальный M3х35 | |
| 3 | сб. 9-7 | Корпус воздушного фильтра в сборе | |
| 4 | 9-11 | Крышка воздушного фильтра | |
| 5 | 9-14 | Прокладка крышки воздушного фильтра | |
| 6 | 9-13 | Набивка воздушного фильтра | |
| 7 | 9-17 | Хомут крепления воздушного фильтра | |
| 8 | Б-50ц | Болт М6х15 | |
| 9 | 9-23 | Винт специальный М4х58 | |
| 10 | ШГ-2тц | Шайба пружинная 4 | |
| 11 | Г-2ц | Гайка М4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
