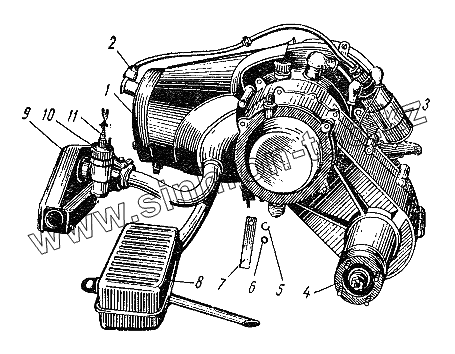

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Двигатель в сборе
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 1-1 | Двигатель с коробкой передач в сборе | |
| 2 | сб. 18 | Провод высокого напряжения | |
| 3 | Б-50 | Катушка зажигания | |
| 4 | сб. 1-30 | Ступица заднего колеса | |
| 5 | ШГ-6ТЦ | Шайба пружинная 8 | |
| 6 | Г-6ц | Гайка М8 | |
| 7 | 0-1-1 | Кронштейн крепления тросов | |
| 8 | сб. 13 | Глушитель в сборе | |
| 9 | сб. 9-5 | Фильтр воздушный в сборе | |
| 10 | сб. 11 | Карбюратор | |
| 11 | сб. 26 | Механизм подъема дросселя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
