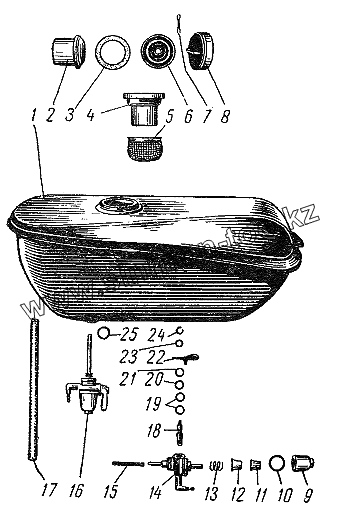

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Бензобак
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб. 12-2-1 сб. 12-5 | Бензобак в сборе. Сварка (верхняя половина бензобака в сборе, нижняя половина бензобака с перегородкой) | |
| 2 | сб. 12-7 | Стакан мерный в сборе | |
| 3 | 12-27 | Прокладка | |
| 4 | сб. 12-3-2 | Крышка бензобака в сборе | |
| 5 | сб. 12-6-/ | Фильтр бензобака | |
| 6 | 12-25 | Шайба верхняя | |
| 7 | Шпл-2ц | Шплинт 2X10 | |
| 8 | сб. 12-8 | Крышка | |
| 9 | 37-202 | Колпачек фильтра | |
| 10 | кр-15-1305016 | Кольцо | |
| 11 | 37-204-1 | Фильтр бензобака | |
| 12 | 37-206 | Фильтр бензобака | |
| 13 | 37-207 | Пружина | |
| 14 | кр-12-1305011А | С деталями кр-12-1305018, 37-212, 908603-0, кр-12-1305012А, 37-213 | |
| 15 | 10-1 | Сетка фильтра | |
| 16 | сб. 10 | Бензокраник | |
| 17 | 0-24 | Шланг бензобака | |
| 18 | 37-203А | Сосок бензокраника | |
| 19 | кр-12-1305017 | Кольцо уплотнительное | |
| 20 | 37-215 | Кольцо уплотнительное | |
| 21 | 37-210 | Кольцо уплотнительное | |
| 22 | 37-208-Б-1 | Кольцо уплотнительное | |
| 23 | 900903-0 | Кольцо уплотнительное | |
| 24 | 900812-0 | Кольцо уплотнительное | |
| 25 | 12-1 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
