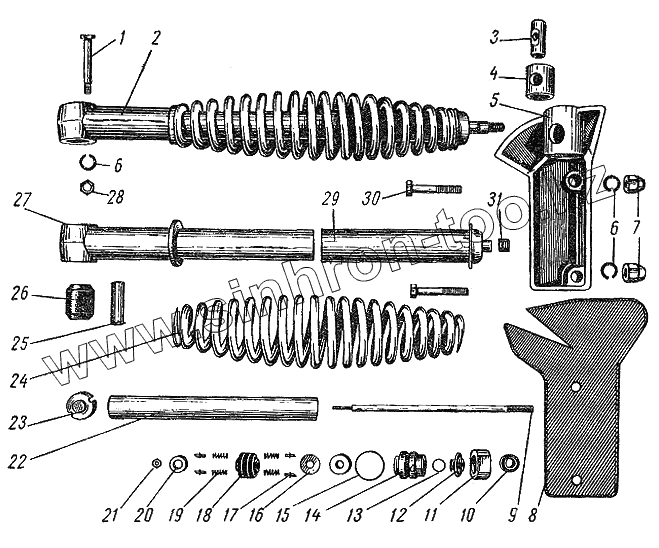

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка". Амортизатор задний
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5-6 | Ось амортизатора нижняя | |
| 2 | сб. 5-В | Амортизатор задний в сборе | |
| 3 | 5-2 | Ось амортизатора верхняя | |
| 4 | 5-1 | Вкладыш резиновый верхний | |
| 5 | 0-12 | Кронштейн амортизатора верхний | |
| 6 | ШГ-7тц | Шайба пружинная 10 | |
| 7 | 7-36 | Гайка специальная | |
| 8 | 0-13 | Прокладка кронштейна амортизатора | |
| 9 | 5-14-1 | Шток амортизатора | |
| 10 | 5-15 | Демпфер штока | |
| 11 | 3-5-1 | Гайка корпуса | |
| 12 | 3-8-1 | Сальник | |
| 13 | 3-105 | Пружина сальника | |
| 14 | сб. 3-18 | Корпус сальника в сборе | |
| 15 | 3-4-1 | Кольцо уплотнительное | |
| 16 | 3-20 | Шайба поршня верхняя | |
| 17 | 3-23 | Золотник | |
| 18 | 3-22 | Поршень амортизатора | |
| 19 | 3-21 | Пружина золотника поршня | |
| 20 | 3-24 | Шайба поршня нижняя | |
| 21 | 3-25 | Специальная гайка поршня | |
| 22 | 5-12 | Цилиндр амортизатора | |
| 23 | сб. 3-8-1 | Клапан передний | |
| 24 | 5-4 | Пружина задней подвески | |
| 25 | 5-7 | Втулка нижнего вкладыша | |
| 26 | 5-5 | Вкладыш резиновый нижний | |
| 27 | сб. 5-3 | Кожух нижний | |
| 28 | Г-7ц | Гайка М10 | |
| 29 | сб. 5-2 | Кожух верхний в сборе | |
| 30 | 0-14 | Болт специальный крепления верхнего кронштейна амортизатора | |
| 31 | 5-3 | Гайка специальная М8х1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
