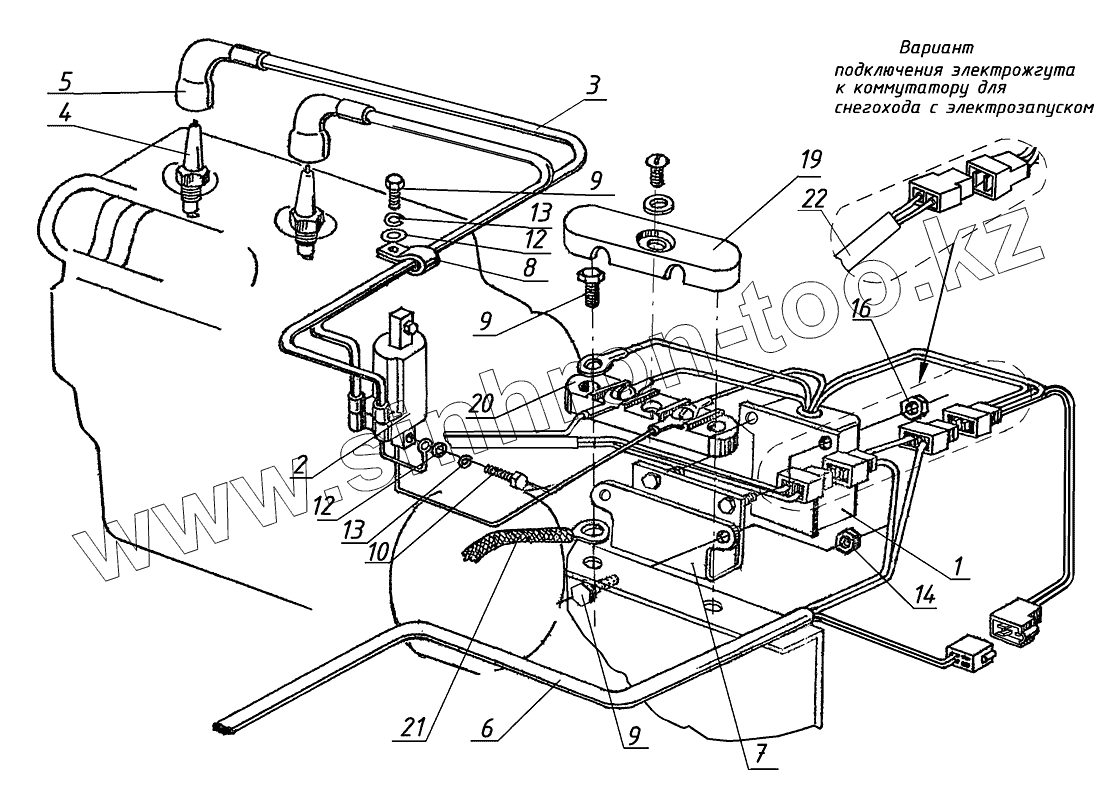

Каталог запасных частей к технике: УМПО-500 "Рысь". Система зажигания
1
2
3
4
4
5
5
6
7
8
9
9
9
10
12
12
13
13
14
16
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 84.3734-01 | Коммутатор ТУ37.429.202-2005 | |
| 2 | [Трансформатор высоковольтный ТВС-1 ТУ4573-006-07510218-2001] | Трансформатор высоковольтный ТВС-1 ТУ4573-006-07510218-2001 | |
| 3 | [Провод высоковольтный ПВРВ ТУ16-705.273-83] | Провод высоковольтный ПВРВ ТУ16-705.273-83 | |
| 4 | LR12S | Свеча зажигания | |
| 4 | LR12С | Свеча зажигания | |
| 5 | 7.107-3707160 | Наконечник свечной ГОСТ52230-2004 | |
| 5 | 005-40-7430 | Наконечник свечной ГОСТ52230-2004 | |
| 6 | 219.11.015.000 | Жгут основной | |
| 7 | 119.12.045.015 | Кронштейн | |
| 8 | 113.01.060.065 | Опора электрожгута | |
| 9 | [Болт М6-6gх16.88.016 ГОСТ7798-70] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 10 | [Болт М6-6gх25.88.016 ГОСТ7798-70] | Болт М6-6gх25.88.016 ГОСТ7798-70 | |
| 12 | [Шайба 6 ОСТ37.001.144-96] | Шайба 6 ОСТ37.001.144-96 | |
| 13 | [Шайба 6.65Г.016 ГОСТ6402-70] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 14 | 113.00.000.097-01 | Гайка | |
| 16 | [Гайка М5-6Н ОСТ37.001.109-92] | Гайка М5-6Н ОСТ37.001.109-92 | |
| 19 | 119.11.260.000 | Чехол | |
| 20 | 15.3723 | Соединительная панель ТУ37.003.1358-93 | |
| 21 | 119.11.420.000 | Перемычка | |
| 22 | 219.11.021.000 | Жгут основной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
