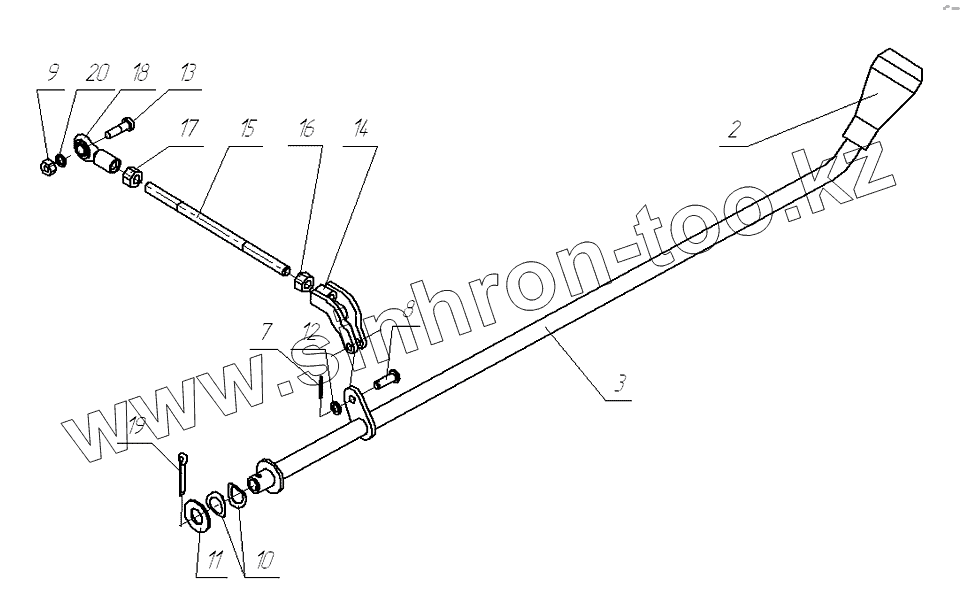

Каталог запасных частей к технике: УМПО-500 "Рысь". Рычаг управления реверсом
2
3
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 113.12.050.013 | Наконечник | |
| 3 | 113.12.050.055-01 | Труба | |
| 7 | [Шплинт 1,6х16.016 ОСТ37.001.171-81] | Шплинт 1,6х16.016 ОСТ37.001.171-81 | |
| 8 | 113.06.000.029-01 | Ось | |
| 9 | [Гайка М6-6Н ОСТ37.001.109-96] | Гайка М6-6Н ОСТ37.001.109-96 | |
| 10 | 113.12.050.008 | Шайба | |
| 11 | 113.12.050.009 | Шайба | |
| 12 | [Шайба 6.06.016 ГОСТ9649-78] | Шайба 6.06.016 ГОСТ9649-78 | |
| 13 | [Винт 7006-1224.016 ГОСТ9052-69] | Винт 7006-1224.016 ГОСТ9052-69 | |
| 14 | 113.12.050.065-1 | Кронштейн | |
| 15 | 119.12.050.001 | Шпилька | |
| 16 | [Гайка М8-6Н.8.016 ГОСТ5927-70] | Гайка М8-6Н.8.016 ГОСТ5927-70 | |
| 17 | [Гайка М8LH-6H.8.016 ГОСТ5927-70] | Гайка М8LH-6H.8.016 ГОСТ5927-70 | |
| 18 | 113.12.050.075-1 | Корпус подшипника в сборе | |
| 19 | [Шплинт 4х25.016 ГОСТ397-79] | Шплинт 4х25.016 ГОСТ397-79 | |
| 20 | [Шайба 1-6-14 Хим.Пас ОСТ134508-80] | Шайба 1-6-14 Хим.Пас ОСТ134508-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
