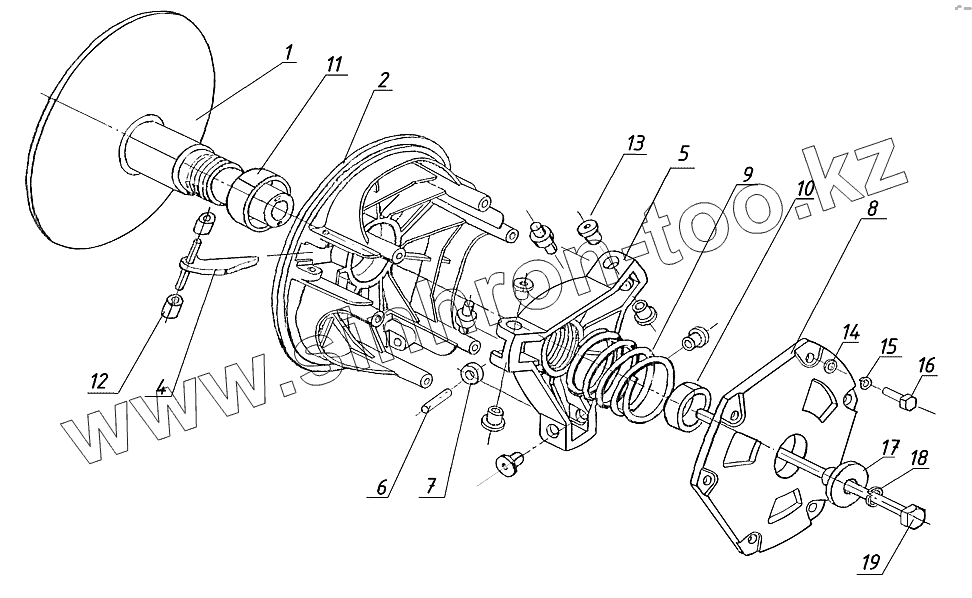

Каталог запасных частей к технике: УМПО-500 "Рысь". Регулятор центробежный
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 113.10.000.080-01 | Конус неподвижный | |
| 2 | 113.10.000.020 | Конус подвижный | |
| 4 | 119.10.010.000 | Грузик в сборе | |
| 5 | 113.10.000.004 | Упор | |
| 6 | 119.10.000.006 | Ось | |
| 7 | 119.10.000.008 | Ролик | |
| 8 | 119.10.000.004 | Крышка | |
| 9 | 119.10.000.012 | Пружина | |
| 10 | 119.10.000.002 | Втулка | |
| 11 | 119.10.000.009 | Втулка | |
| 12 | 119.10.000.003 | Втулка | |
| 13 | 119.10.000.005 | Втулка | |
| 14 | [Шайба 6 ОСТ37.001.144-96] | Шайба 6 ОСТ37.001.144-96 | |
| 15 | [Шайба 6.65Г.016 ГОСТ6402-70] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 16 | [Болт М6-6gх25.88.016 ГОСТ7798-70] | Болт М6-6gх25.88.016 ГОСТ7798-70 | |
| 17 | 113.10.000.002 | Шайба | |
| 18 | [Шайба 12.65Г.016 ГОСТ6402-70] | Шайба 12.65Г.016 ГОСТ6402-70 | |
| 19 | [Болт М12х1,25-6gх170.109.016 ГОСТ7798-70] | Болт М12х1,25-6gх170.109.016 ГОСТ7798-70 |
