Каталог запасных частей к технике: УМПО-500 "Рысь". Насос топливный и фильтр тонкой очистки топлива

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

8

9

9

10

10

11

12

13

14

14

15

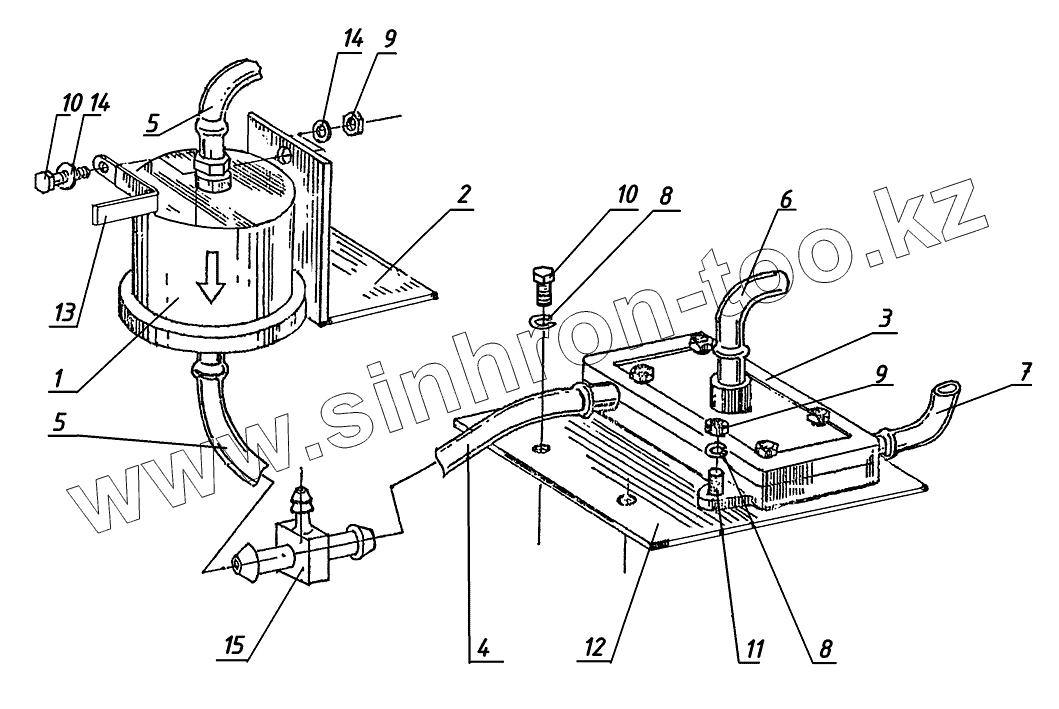

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB-206ВК		Фильтр тонкой очистки топлива ТУ4571-022-45562681-01
2	219.01.010.029		Кронштейн
3	440-1100020		Насос топливный
4	[Рукав 6х14-1,6 ГОСТ10362-76 (L=0,2м)]		Рукав 6х14-1,6 ГОСТ10362-76 (L=0,2м)
5	[Рукав 6х14-1,6 ГОСТ10362-76 (L=0,1м)]		Рукав 6х14-1,6 ГОСТ10362-76 (L=0,1м)
6	[Рукав 6х14-1,6 ГОСТ10362-76 (L=0,15м)]		Рукав 6х14-1,6 ГОСТ10362-76 (L=0,15м)
7	[Рукав 6х14-1,6 ГОСТ10362-76 (L=0,35м)]		Рукав 6х14-1,6 ГОСТ10362-76 (L=0,35м)
8	[Шайба 6.65Г.016 ГОСТ6402-70]		Шайба 6.65Г.016 ГОСТ6402-70
9	[Гайка М6-6H.8.016 ГОСТ5927-70]		Гайка М6-6H.8.016 ГОСТ5927-70
10	М6-6gх12.88.016 ГОСТ7798-70		Болт
11	[Болт М6-6gх20.88 ГОСТ7798-70]		Болт М6-6gх20.88 ГОСТ7798-70
12	119.00.010.000		Пластина
13	113.01.060.065		Опора электрожгута
14	[Шайба 1-6-14Хим.пас. ОСТ1.34508-80]		Шайба 1-6-14Хим.пас. ОСТ1.34508-80
15	119.08.000.005		Тройник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
