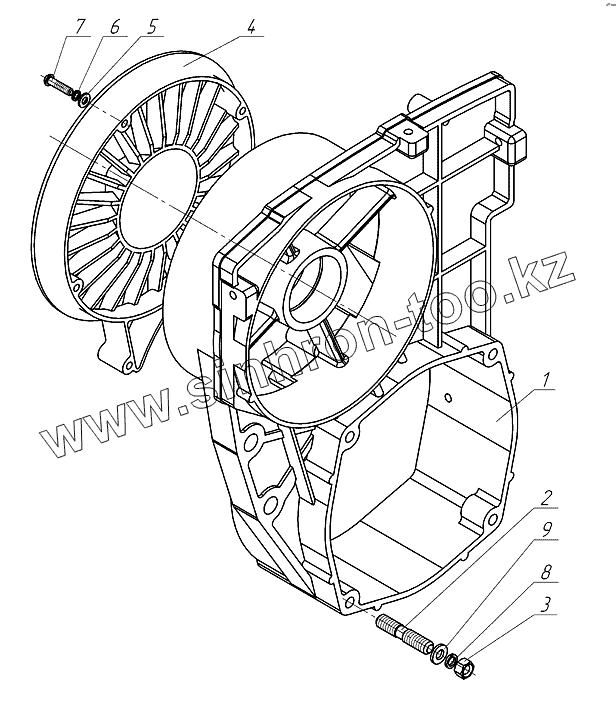

Каталог запасных частей к технике: УМПО-500 "Рысь". Корпус вентилятора
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 440-1308011 | Корпус вентилятора | |
| 2 | 2М8-3p(2)/6gх25.88.016 ГОСТ22038-76 | Шпилька | |
| 3 | [Гайка М8-6Н.8.016 ГОСТ5927-70] | Гайка М8-6Н.8.016 ГОСТ5927-70 | |
| 4 | 440-1308151 | Аппарат направляющий | |
| 5 | [Шайба 4 ОСТ37.001.144-96] | Шайба 4 ОСТ37.001.144-96 | |
| 6 | [Шайба 4.65Г.016 ГОСТ6402-70] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 7 | [Винт М4-6gх30.48.016 ГОСТ17473-80] | Винт М4-6gх30.48.016 ГОСТ17473-80 | |
| 8 | [Шайба 8T.65Г.016 OCT37.001.115-75] | Шайба 8T.65Г.016 OCT37.001.115-75 | |
| 9 | [Шайба 8 OCT37.001.144-96] | Шайба 8 OCT37.001.144-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
