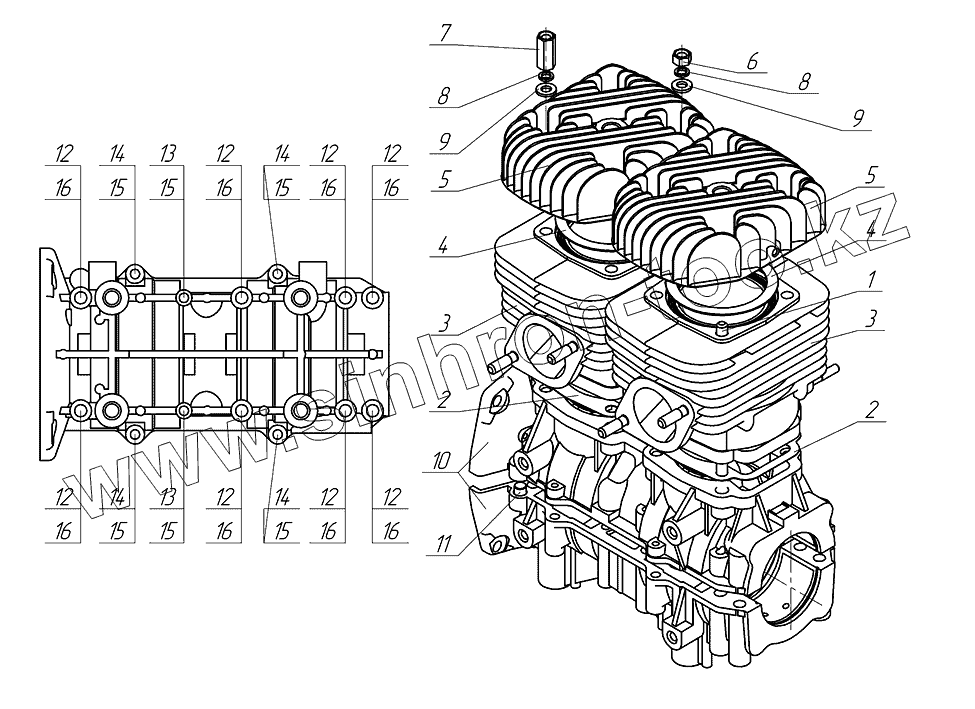

Каталог запасных частей к технике: УМПО-500 "Рысь". Картер и цилиндр
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
11
12
12
12
12
12
12
12
12
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 440-1009037 | Шпилька | |
| 2 | 440-1002019-01 | Прокладка цилиндра | |
| 3 | 440-1002032 | Цилиндр со шпильками | |
| 4 | 440-1003010 | Прокладка цилиндра | |
| 5 | 440-1003004-02 | Головка цилиндра | |
| 6 | [Гайка М8-6Н.8.016 ГОСТ5927-70] | Гайка М8-6Н.8.016 ГОСТ5927-70 | |
| 7 | 440-1003006 | Гайка | |
| 8 | [Шайба 8T.65Г.016 OCT37.001.115-75] | Шайба 8T.65Г.016 OCT37.001.115-75 | |
| 9 | [Шайба 8 OCT37.001.144-96] | Шайба 8 OCT37.001.144-96 | |
| 10 | 440-1009010-10 | Картер (без шпилек) | |
| 11 | 440-1009046 | Штифт | |
| 12 | М8-6gх75.109.30ХГСА.016 ГОСТ7798-70 | Болт | |
| 13 | [Болт М6-6gх65.88.016 ГОСТ7798-70] | Болт М6-6gх65.88.016 ГОСТ7798-70 | |
| 14 | [Болт М6-6gх45.88.016 ГОСТ7798-70] | Болт М6-6gх45.88.016 ГОСТ7798-70 | |
| 15 | [Шайба 6 ОСТ37.001.144-96] | Шайба 6 ОСТ37.001.144-96 | |
| 16 | [Шайба 8 OCT37.001.144-96] | Шайба 8 OCT37.001.144-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
