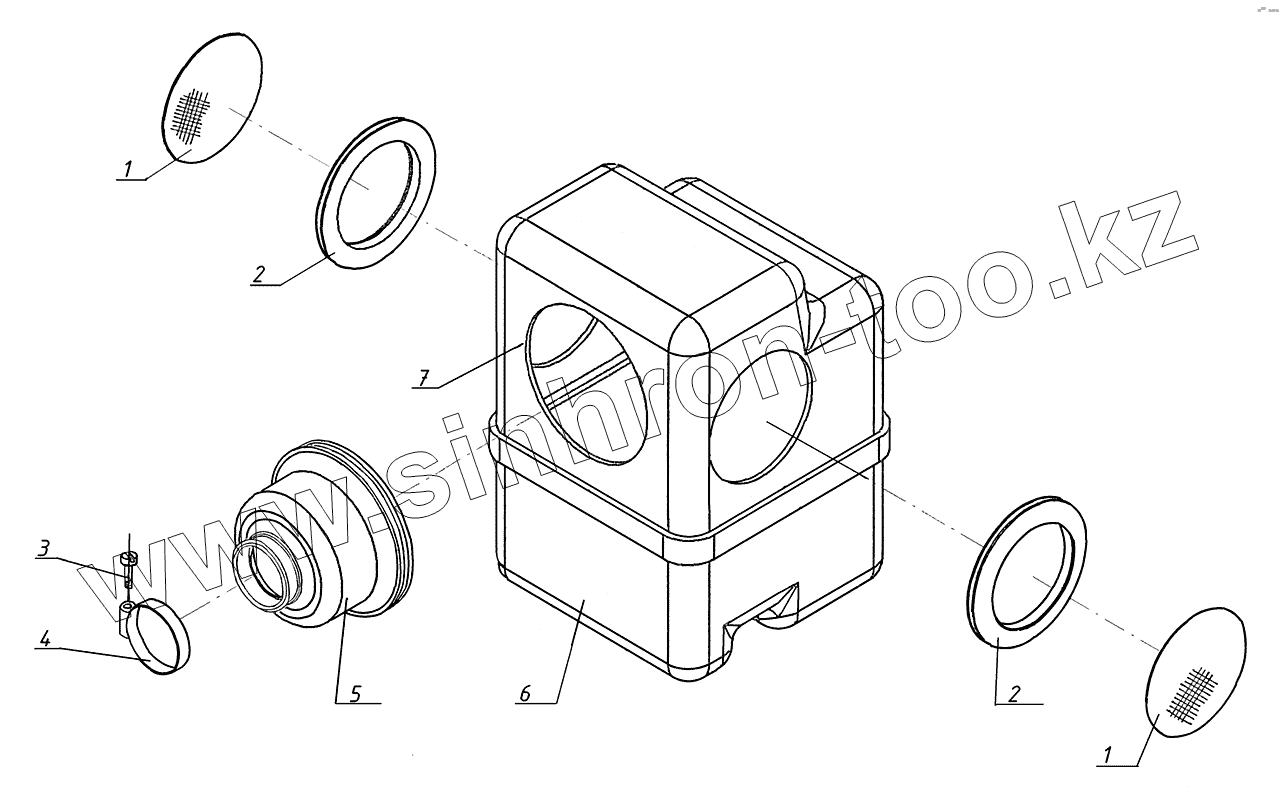

Каталог запасных частей к технике: УМПО-500 "Рысь". Глушитель впуска
1
1
2
2
3
4
4
5
5
6
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 113.05.101.003 | Сетка–фильтр | |
| 2 | 113.05.101.004 | Вставка | |
| 3 | [Винт 2М4х6gх25 ОСТ37.001.128-96] | Винт 2М4х6gх25 ОСТ37.001.128-96 | |
| 4 | 113.05.060.010 | Хомут | |
| 4 | ПО 4.435.002 ТУ | Хомут стяжной червячный 1070–Н–02 | |
| 5 | 113.05.101.006 | Патрубок | |
| 5 | 113.05.101.006-01 | Патрубок | |
| 6 | 113.05.102.003 | Корпус | |
| 7 | 113.05.102.004 | Крышка | |
| 7 | 113.05.102.005 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
