Каталог запасных частей к технике: УМПО-440 "Рысь". Управление
1
2
2
3
3
3
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
26
26
26
26

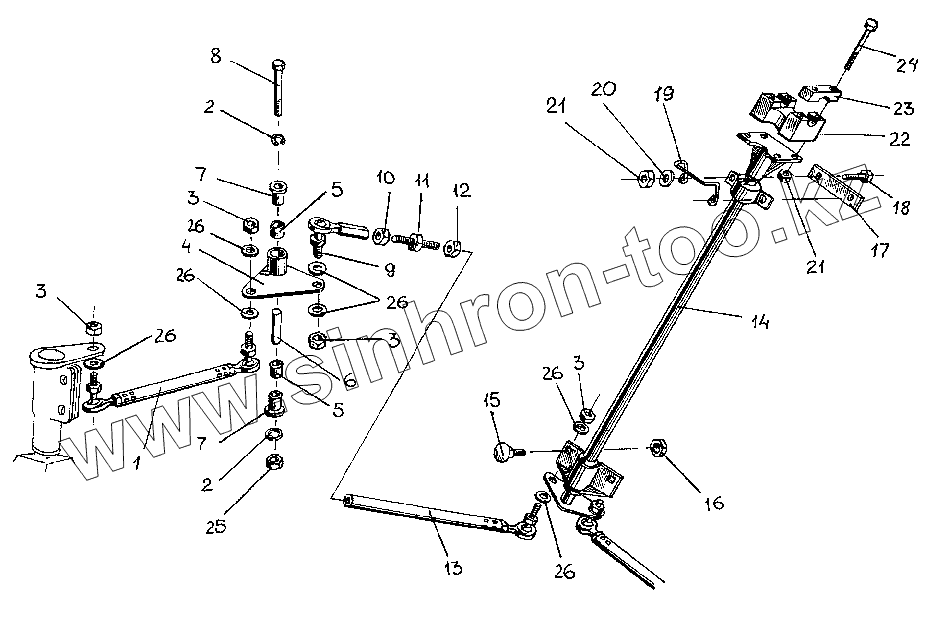

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 113.03.030.000 | Тяга рулевая | |
| 2 | [Шайба 10Т.65Г.016 ОСТ37.001.115-75] | Шайба 10Т.65Г.016 ОСТ37.001.115-75 | |
| 3 | [Гайка М10х1,25-6H] | Гайка М10х1,25-6H | |
| 4 | 113.03.800.000 | Рычаг поворотный | |
| 5 | [Подшипник 16х22 51 1299 0244-000 ТУ51-014-5746000-92] | Подшипник 16х22 51 1299 0244-000 ТУ51-014-5746000-92 | |
| 6 | 113.03.000.006-01 | Труба распорная | |
| 7 | 113.02.001.034 | Втулка | |
| 8 | [Болт М10х1,25-6gх95 ГОСТ7805-70] | Болт М10х1,25-6gх95 ГОСТ7805-70 | |
| 9 | 113.03.040.000 | Болт ушковый | |
| 10 | [Гайка М10-6Н.8.016 ГОСТ2526-70] | Гайка М10-6Н.8.016 ГОСТ2526-70 | |
| 11 | 113.03.000.002 | Шпилька | |
| 12 | [Гайка М10L.H-6H.04.016 ГОСТ2526-70] | Гайка М10L.H-6H.04.016 ГОСТ2526-70 | |
| 13 | 113.03.300.000 | Тяга рулевая | |
| 14 | 113.03.750.000 | Колонка рулевая | |
| 15 | [Болт М8-6gх25 ОСТ37.001.106-75] | Болт М8-6gх25 ОСТ37.001.106-75 | |
| 16 | [Гайка 8-Ц] | Гайка 8-Ц | |
| 17 | 113.03.000.005 | Накладка | |
| 18 | [Болт М6-6gх45.109.016 ГОСТ7798-70] | Болт М6-6gх45.109.016 ГОСТ7798-70 | |
| 19 | 113.00.000.017 | Ограничитель | |
| 20 | [Шайба 6 ОСТ37.001.144-75] | Шайба 6 ОСТ37.001.144-75 | |
| 21 | [Гайка 6-Ц ОСТ133055-80] | Гайка 6-Ц ОСТ133055-80 | |
| 22 | 113.03.000.011 | Опора руля | |
| 23 | 113.03.000.012 | Зажим | |
| 24 | [Болт М6-6gх60.109.016 ГОСТ7798-70] | Болт М6-6gх60.109.016 ГОСТ7798-70 | |
| 25 | [Гайка М10х1,25-6Н ОСТ37.001.109-72] | Гайка М10х1,25-6Н ОСТ37.001.109-72 | |
| 26 | [Шайба А10.01.08кп.016 ГОСТ11371-78] | Шайба А10.01.08кп.016 ГОСТ11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
